Vierkantrohre verbinden- Möglichkeiten und Varianten

Das Vierkantrohr ist für das Konstruieren stabiler Rahmen und Gestelle besonders beliebt. Es bietet eine gute Verwindungssteifigkeit und erzeugt robuste Felder. Durch die rechtwinkelige Anordnung der Profilseiten ist eine beliebige räumliche Erweiterung der Konstruktion immer gewährleistet. Damit ist das Vierkantrohrprofil besonders vielseitig.

Mit welchem Material lassen sich Vierkantrohre verbinden?

Da Vierkantrohre bevorzugt für feste Rahmenkonstruktionen eingesetzt werden, ist das Material für den Einsatz entscheidend. Folgende Werkstoffe haben sich für die Herstellung von Vierkantrohren bewährt: Stahl, Edelstahl und Aluminium.

  • Normaler Baustahl bietet eine hervorragende Festigkeit und einen günstigen Preis.
  • Edelstahl ist rostfrei und unmagnetisch. Er eignet sich besonders für hygienisch anspruchsvolle Umgebungen und hat eine schöne Optik.
  • Aluminium ist leicht und biegsam. Außerdem ist es korrosionsfrei und lässt sich bis zum Spiegelglanz polieren. Dieses Metall ist ideal für lösbare Vierkantrohr
  • Verbindungen, die keine großen Lasten aufnehmen müssen.

Folgende Verbindungsarten gibt es:

  • lösbare
  • nicht lösbare

Verbindungsarten sind Folgende:

  • Schrauben
  • Stecken
  • Klemmen


Bei lösbaren Verbindungen ist die Materialauswahl des verbindenden Elements beliebig. Für nicht lösbare Verbindungen stehen folgende Verfahren zur Auswahl:

  • Schweißen
  • Kleben-Löten
  • Nieten

Bei Schweiß- und Lötverbindungen sollten die verbindenden Elemente aus dem gleichen Material sein wie das Grundmaterial. Bei Klebe- und Nietverbindungen ist die Materialauswahl gleichgültig.

Wie verbinde ich Aluminium-Rechteckrohre?

Rechteckrohre aus Aluminium lassen sich problemlos verschrauben oder vernieten. Das Schweißen von Aluminium ist hingegen eine Herausforderung, die nur mit der entsprechenden Qualifikation und Ausrüstung zu bewältigen ist. Lösbare Klemmverbindungen sind für Rechteckrohre aus Aluminium deshalb optimal.

Welche Vorteile bieten Klemmverbindungen bei Vierkantrohren?

Klemmverbinder gibt es als Innen- oder als Außenklemmer. Beide Versionen bieten folgende Vorteile:

  • beschädigungsfreies Verbinden und Lösen von Vierkantrohren
  • große Auswahl an Winkeln- einfache Handhabung
  • hohe Haltekraft bei vorgeschriebener Montage- für hohe Scherkräfte
  • unsichtbare Verbindung bei Innenklemmern

Für den Einbau der Klemmverbindungen genügt ein einfacher Innen- oder Außensechskantschlüssel. Die Verbinder lassen sich beliebig oft montieren und wieder demontieren. Das macht sie ideal für den temporären Einsatz wie den Bühnen- und Messebau.

Vierkantrohre mit Laschenklemmverbinder verbinden

Laschenklemmverbinder sind frei positionierbare Klemmelemente mit herauskragender Lasche. Sie bieten folgende Vor- und Nachteile:

+ einfache Befestigungselemente für leichte Bauteile
+ beliebig positionierbar
+ sehr vielseitig
- nicht zur Aufnahme von Lasten geeignet
- Verletzungsgefahr

Rohrschellen zum Verbinden von Vierkantrohren

Rohrschellen für Vierkantrohre dienen dazu, das Rohr oder die daraus gefertigte Konstruktion an einem bestimmten Einsatzort aufzuhängen. Sie bieten folgende Vor- und Nachteile:

+ einfache Lösung für universelle Befestigung
+ leicht und flexibel in der Handhabung
+ beliebige Positionierung
+ dauerhaft und robust
- niedriger Querschnitt kann Druckstellen im Profil verursachen
- Bruchgefahr bei Rost

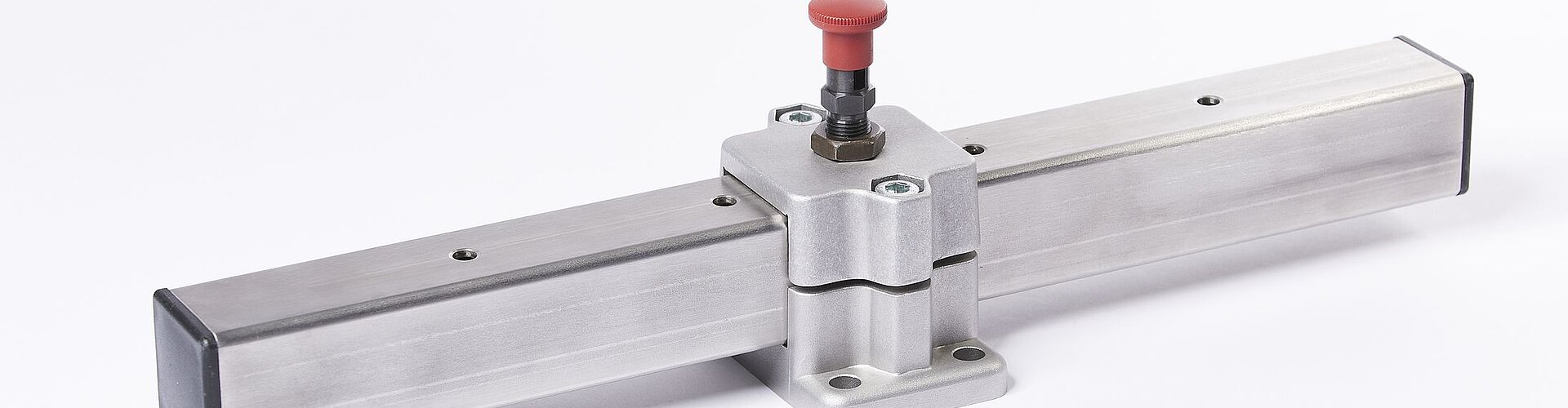

Kleinere Vierkantrohre mit Klemmhaltern verbinden

Klemmhalter dienen zum werkzeuglosen und beliebigen Positionieren von Anbauteilen an Vierkantrohre. Sie bieten folgende Vor- und Nachteile:

+ einfache Montage
+ in vielen Baugrößen verfügbar
+ werkzeuglose Handhabung
- eingeschränkte Verwendbarkeit
- für Dauerlasten nicht geeignet
- können sich bei Vibrationen lösen

Fazit

Rohrverbindungen sind lösbar oder dauerhaft. Für lösbare Verbindungen gibt es eine große Auswahl an passenden Bauteilen. Für die Montage ist nur wenig Werkzeug erforderlich. Mit der richtigen Auswahl der Rohrverbinder lassen sich beliebige Konstruktionen aufbauen.
