GMV Gelenk-Klemmverbinder, verdrehbar, Edelstahl

GMV Gelenk-Klemmverbinder, verdrehbar, Edelstahl

Produktbeschreibung

Verdrehbare Gelenk-Klemmverbinder GMV sind aus Edelstahl gefertigt.

Sie klemmen Stangen und Rohre über ein Prisma – so werden auch große Durchmesser-Toleranzen überbrückt. Die Druckfeder hält die Klemm-
verbinderhälften auf Abstand und erleichtert damit das Klemmen und Lösen.

RoHS konformes Produkt

Auf Anfrage

  • Klemmstelle mit Sonderdurchmesser
  • Schraubstelle mit Außensechskantschraube
  • Oberfläche farbig eloxiert
  • Haltemagnet

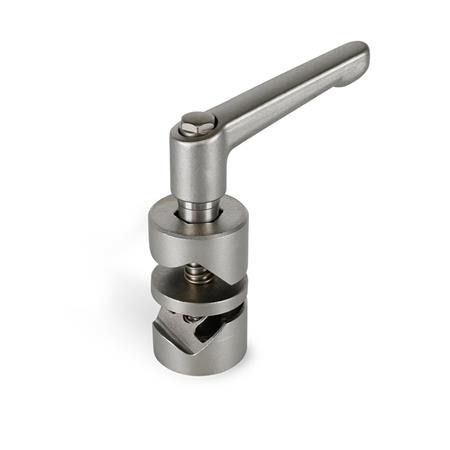

 GMV Gelenk-Klemmverbinder, verdrehbar, Edelstahl Typ: 8 - mit Klemmhebel, Griffkörper Zink-Druckguss strukturiert pulverbeschichtet, Silber RAL 9006 bei Oberfläche 2 / G  | Griffkörper Edelstahl-Feinguss 1.4308 (A2), matt gestrahlt bei Oberfläche ED, Gewindeeinsatz Edelstahl 1.4305, Schraube A1 und Sechskantmutter DIN 934-A2
 GMV Gelenk-Klemmverbinder, verdrehbar, Edelstahl Typ: 2 - mit Innensechskantschraube Edelstahl DIN 912-A2-70 und Sechskantmutter DIN 934-A2
Artikelvarianten / Tabelle

Typ

2mit Innensechskantschraube Edelstahl DIN 912-A2-70 und Sechskantmutter DIN 934-A2
8mit Klemmhebel, Griffkörper Zink-Druckguss strukturiert pulverbeschichtet, Silber RAL 9006 bei Oberfläche 2 / G | Griffkörper Edelstahl-Feinguss 1.4308 (A2), matt gestrahlt bei Oberfläche ED, Gewindeeinsatz Edelstahl 1.4305, Schraube A1 und Sechskantmutter DIN 934-A2
Spalten einblenden
d1
Spanndurchmesser
d2
Spanndurchmesser
d3d4l1l2l3l4l5m
88M 62833354514513
1010M 83245456320515
1212M 83647456321517
1414M 84657557825,5620
1515M 104657557825,5621
1616M 104657557825,5622
1818M 105663557828,5624
2020M 105665557828,5828
Artikelauswahl und -konfiguration
Ausführungen

Spanndurchmesser d1
Spanndurchmesser d2
Typ


Material

Artikelnummer
GMV-8-8-2-ED
Falls keine Gewichtsangabe vorhanden ist, wenden Sie sich bitte an unseren Kunden-Service:
Tel. 02226 - 90 98 7 - 0
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
Quick-Login

Für die Anforderung der CAD-Daten reicht hier die Eingabe Ihrer E-Mail-Adresse. Wir würden uns aber freuen, wenn Sie sich registrieren.

Bitte geben Sie den im Bild gezeigten Code ein!

Zur Zeit ist für diesen Artikel noch kein Direkt-Download von 3D-CAD-Daten oder 2D-Daten möglich. Bitte senden Sie Ihre Anfrage per Mail direkt an uns. In Kürze senden wir Ihnen dann die gewünschten CAD-Daten zu.

Bitte geben Sie hier Ihre E-Mail-Adresse an!

GMV-8-8-2-EDGMV-8-8-8-EDGMV-10-10-2-EDGMV-10-10-8-EDGMV-12-12-2-EDGMV-12-12-8-EDGMV-14-14-2-EDGMV-14-14-8-EDGMV-15-15-2-EDGMV-15-15-8-EDGMV-16-16-2-EDGMV-16-16-8-EDGMV-18-18-2-EDGMV-18-18-8-EDGMV-20-20-2-EDGMV-20-20-8-ED
