1B Rohr-Klemmverbinder
GSF.P Gelenk-Klemmverbinder, Kunststoff

GSF.P Gelenk-Klemmverbinder, Kunststoff

Original design
code: TCC-AP-PBF / TCC-AP-PB
Produktbeschreibung

Gelenk-Klemmverbinder GSF.P aus glasfaserverstärktem Polyamid verfügen über eine geschlitzte Klemmstelle. Sie bestehen aus den Laschen-Klemmverbindern LSF.P und LST.P.

Die Bohrung der Klemmstelle liegt in einer Ebene mittig und senkrecht zur Flanschfläche um ± 90 Grad schwenkbar angeordnet. Sie nimmt handelsübliche Konstruktionsrohre über den gesamten Querschnitt der Bohrung vollflächig auf.

Durch Reduzierbuchsen RBS.P lassen sich die Bohrungsquerschnitte auf kleinere Durchmesser reduzieren.

Eine Innensechskantschraube oder ein verstellbarer Klemmhebel reduziert an der Schraubstelle den Bohrungsquerschnitt zum Klemmen. Am Klemmgelenk wirkt eine Innensechskantschraube oder ein verstellbarer Klemmhebel zum Feststellen der Gelenkachse. Das Klemmgelenk kann stufenlos oder im Verzahnungsraster eingestellt werden.
Der Flansch mit vier bzw. zwei Bohrungen dient zur Befestigung des Klemmverbinders am Ort der Anwendung.

Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK.P sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Je nach Klemmhebellänge können die erreichbaren Klemmkräfte geringer als bei einer werkzeugbetätigten Innensechskantschraube sein.

RoHS konformes Produkt

 GSF.P Gelenk-Klemmverbinder, Kunststoff Oberfläche: 2 - Polyamid (PA), glasfaserverstärkt, Schwarz matt, temperaturbeständig bis 100 °C, RAL 9005
x<sub>1</sub>: 40
 GSF.P Gelenk-Klemmverbinder, Kunststoff Oberfläche: 2 - Polyamid (PA), glasfaserverstärkt, Schwarz matt, temperaturbeständig bis 100 °C, RAL 9005
x<sub>1</sub>: 75

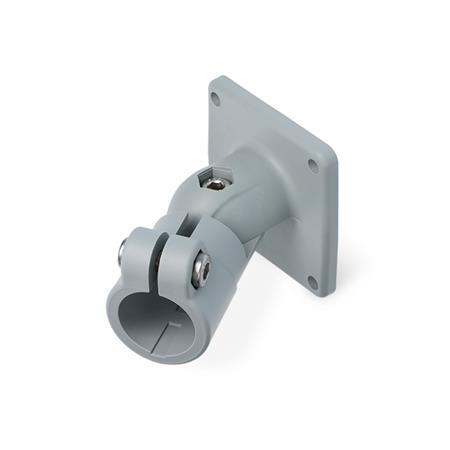

 GSF.P Gelenk-Klemmverbinder, Kunststoff Oberfläche: 4 - Polyamid (PA), glasfaserverstärkt, Grau matt, temperaturbeständig bis 100 °C, RAL 7040
x<sub>1</sub>: 40
 GSF.P Gelenk-Klemmverbinder, Kunststoff Oberfläche: 4 - Polyamid (PA), glasfaserverstärkt, Grau matt, temperaturbeständig bis 100 °C, RAL 7040
x<sub>1</sub>: 75
Artikelvarianten / Tabelle

Typ

SVerstellung stufenlos
TVerstellung mit 10°-Teilung (Verzahnung)

Schraubstellen

2Innensechskantschraube Edelstahl DIN 912-A2-70 und Stoppmutter Edelstahl DIN 985-A2, gleitbeschichtet
Spalten einblenden
d1
Bohrung
x1d2kl1l2m1m2tx2y1y2Innen-
sechskant-
schraube

z1
Innen-
sechskant-
schraube

z2
Zubehör
empf. Klemmhebel
HSK.P für z1 / z2
Hebellänge
l3
B 30406,5451005433678-7560M8-25M8-2563 | 78
B 30756,5451005433678607560M8-25M8-2563 | 78
Artikelauswahl und -konfiguration
Bohrung d1
x1
Typ


Schraubstellen

Oberfläche
Artikelnummer
GSF.P-B30-40-S-2-2
Falls keine Gewichtsangabe vorhanden ist, wenden Sie sich bitte an unseren Kunden-Service:
Tel. 02226 - 90 98 7 - 0
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
