1B Rohr-Klemmverbinder
LSQ.P Laschen-Klemmverbinder, Kunststoff

LSQ.P Laschen-Klemmverbinder, Kunststoff

Original design
code: TCC-TP
Produktbeschreibung

Laschen-Klemmverbinder LSQ.P aus glasfaserverstärktem Polyamid verfügen über eine geschlitzte Klemmstelle. Die Befestigungslasche ist glatt bzw. mit einer versenkten oder erhabenen Planverzahnung ausgeführt.

Die Befestigungslasche liegt mittig und quer zur Achse der Bohrung an. Die Bohrung nimmt handelsübliche Konstruktionsrohre über den gesamten Querschnitt vollflächig auf.

Durch Reduzierbuchsen RBS.P lassen sich die Bohrungsquerschnitte auf kleinere Durchmesser reduzieren.

Mittels einer Außen- oder Innensechskantschraube bzw. einer Stoppmutter lassen sich beliebige Teile an der Lasche befestigen. Eine Innensechskantschraube oder ein verstellbarer Klemmhebel reduziert an der Schraubstelle den Bohrungsquerschnitt zum Klemmen.

Die Kombination von Laschen-Klemmverbindern mit gleichen Befestigungslaschen und korrespondierender Zentrierring-Verzahnung ermöglicht den Aufbau beliebiger Gelenk-Klemmverbinder.

Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK.P sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Je nach Klemmhebellänge können die erreichbaren Klemmkräfte geringer als bei einer werkzeugbetätigten Innensechskantschraube sein.

RoHS konformes Produkt

 LSQ.P Laschen-Klemmverbinder, Kunststoff Typ: AV - mit Außenverzahnung
Oberfläche: 2 - Polyamid (PA), glasfaserverstärkt, Schwarz matt, temperaturbeständig bis 100 °C, RAL 9005

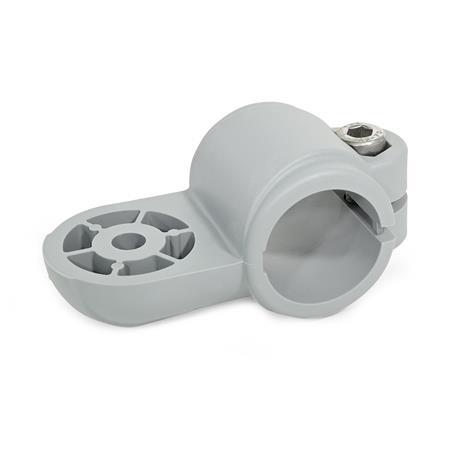

 LSQ.P Laschen-Klemmverbinder, Kunststoff Typ: AV - mit Außenverzahnung
Oberfläche: 4 - Polyamid (PA), glasfaserverstärkt, Grau matt, temperaturbeständig bis 100 °C, RAL 7040
 LSQ.P Laschen-Klemmverbinder, Kunststoff Typ: IV - mit Innenverzahnung
Oberfläche: 2 - Polyamid (PA), glasfaserverstärkt, Schwarz matt, temperaturbeständig bis 100 °C, RAL 9005
 LSQ.P Laschen-Klemmverbinder, Kunststoff Typ: IV - mit Innenverzahnung
Oberfläche: 4 - Polyamid (PA), glasfaserverstärkt, Grau matt, temperaturbeständig bis 100 °C, RAL 7040
 LSQ.P Laschen-Klemmverbinder, Kunststoff Typ: OZ - ohne Zentrieransatz (glatt)
Oberfläche: 2 - Polyamid (PA), glasfaserverstärkt, Schwarz matt, temperaturbeständig bis 100 °C, RAL 9005
 LSQ.P Laschen-Klemmverbinder, Kunststoff Typ: OZ - ohne Zentrieransatz (glatt)
Oberfläche: 4 - Polyamid (PA), glasfaserverstärkt, Grau matt, temperaturbeständig bis 100 °C, RAL 7040
Artikelvarianten / Tabelle

Typ

OZohne Zentrieransatz (glatt)
AVmit Außenverzahnung
IVmit Innenverzahnung

Schraubstelle

2Innensechskantschraube Edelstahl DIN 912-A2-70 und Stoppmutter Edelstahl DIN 985-A2, gleitbeschichtet
Spalten einblenden
d1
Bohrung
b
Laschenbreite
d2kl1l2mstInnen-
sechskant-
schraube
Zubehör
empf. Klemmhebel
HSK.P für z
Hebellänge
l3
B 30408,544,595444213,520M8-2563 | 78
Artikelauswahl und -konfiguration
Bohrung d1
Typ



Schraubstelle

Oberfläche
Artikelnummer
LSQ.P-B30-OZ-2-2
Falls keine Gewichtsangabe vorhanden ist, wenden Sie sich bitte an unseren Kunden-Service:
Tel. 02226 - 90 98 7 - 0
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
