1B Rohr-Klemmverbinder
TS.P T-Klemmverbinder, Kunststoff

TS.P T-Klemmverbinder, Kunststoff

Original design
code: TCC-TS / TCC-TS-VD
Produktbeschreibung

T-Klemmverbinder TS.P aus glasfaserverstärktem Polyamid verfügen über geschlitzte Klemmstellen.

Die Bohrungen der Klemmstellen liegen in einer Ebene und sind T-förmig angeordnet. Sie nehmen handelsübliche Konstruktionsrohre über den gesamten Querschnitt der Bohrung vollflächig auf.

Durch Reduzierbuchsen RBS.P lassen sich die Bohrungsquerschnitte auf kleinere Durchmesser reduzieren.

Innensechskantschrauben oder verstellbare Klemmhebel reduzieren an den Schraubstellen den Bohrungsquerschnitt zum Klemmen.

Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK.P sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Je nach Klemmhebellänge können die erreichbaren Klemmkräfte geringer als bei einer werkzeugbetätigten Innensechskantschraube sein.

Der Kunststoff der Oberfläche VB ist aus blauem visuell detektierbarem und FDA-konformem Kunststoffgranulat gemäß FDA CFR.21 und EU 10/2011 hergestellt.

RoHS konformes Produkt

 TS.P T-Klemmverbinder, Kunststoff Oberfläche: VB - Polyamid (PA), glasfaserverstärkt, Blau RAL 5005 matt, temperaturbeständig bis 100 °C , FDA-konformes Kunststoffgranulat, visuell detektierbar, RAL 5005

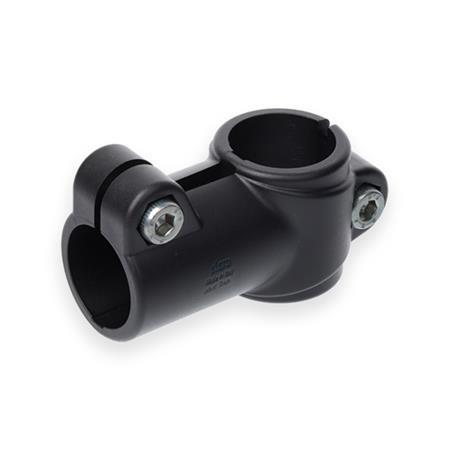

 TS.P T-Klemmverbinder, Kunststoff Oberfläche: 2 - Polyamid (PA), glasfaserverstärkt, Schwarz matt, temperaturbeständig bis 100 °C, RAL 9005
 TS.P T-Klemmverbinder, Kunststoff Oberfläche: 4 - Polyamid (PA), glasfaserverstärkt, Grau matt, temperaturbeständig bis 100 °C, RAL 7040
Artikelvarianten / Tabelle

Schraubstellen

2Innensechskantschraube Edelstahl DIN 912-A2-70 und Stoppmutter Edelstahl DIN 985-A2, gleitbeschichtet
Spalten einblenden
d1
Bohrung
d2
Bohrung
k1
Klemmlänge
k2
Klemmlänge
l1l2l3mInnen-
sechskant-
schrauben
Zubehör
empf. Klemmhebel
HSK.P für z
Hebellänge
l4
B 18B 182930,565342943,5M6-1844 | 63
B 30B 304445,596534464,5M8-2563 | 78
Artikelauswahl und -konfiguration
Bohrung d1
Bohrung d2
Klemmlänge k1
Schraubstellen

Oberfläche
Artikelnummer
TS.P-B18-B18-29-2-2
Falls keine Gewichtsangabe vorhanden ist, wenden Sie sich bitte an unseren Kunden-Service:
Tel. 02226 - 90 98 7 - 0
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
