RS
Konstruktionsrohre
Aluminium, Stahl, Edelstahl
Konstruktionsrohre RS eignen sich für die Montage von Klemmverbindern und lassen sich mit ihnen zu Rohrkonstruktionen jeglicher Art kombinieren.
Die Rohre sind in Standardlängen gemäß Tabelle ab Lager erhältlich. Auf Anfrage sind auch individuelle Längen bis 6000 Millimeter lieferbar – bereits ab Stückzahl 1.
Die Toleranzen der Außenabmessung sind so gewählt, dass ein sicheres Klemmen der Rohrklemmverbinder gewährleistet ist.
Auf Anfrage
Individuelle Längen bis 6000 Millimeter
Oberfläche

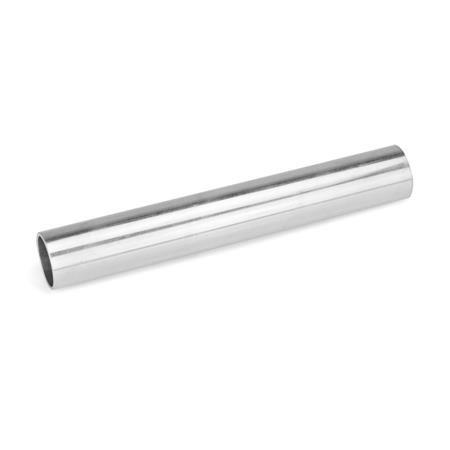

AB Aluminium, pressblank

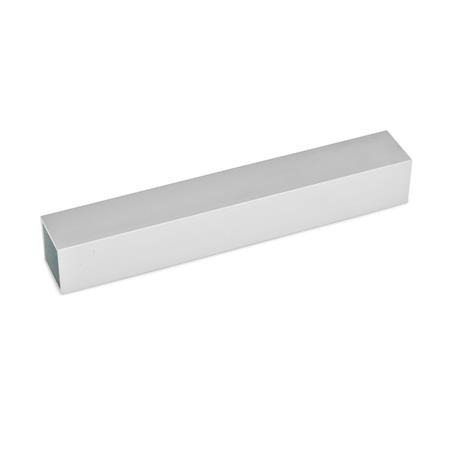

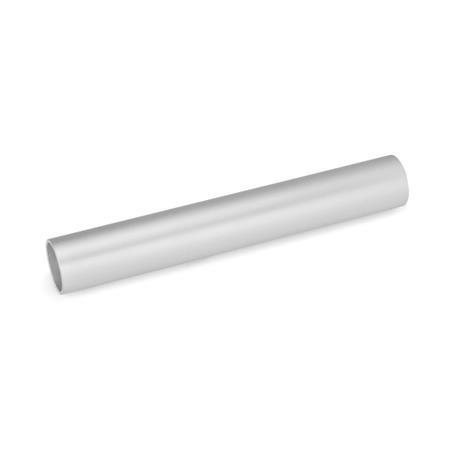

AL Aluminium eloxiert, naturfarben

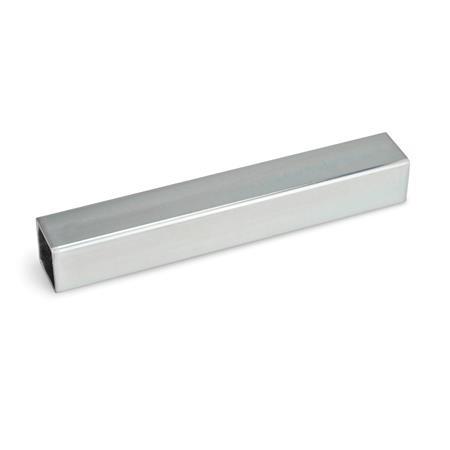

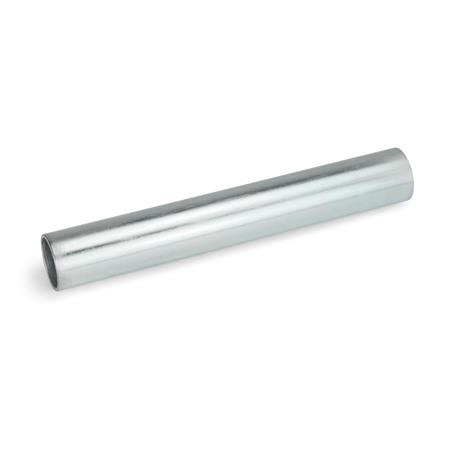

ST Stahl galvanisch verzinkt, blau passiviert

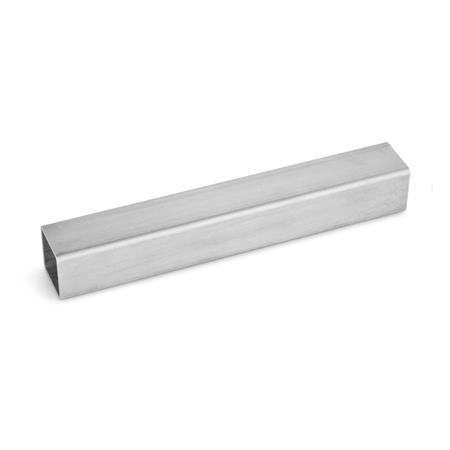

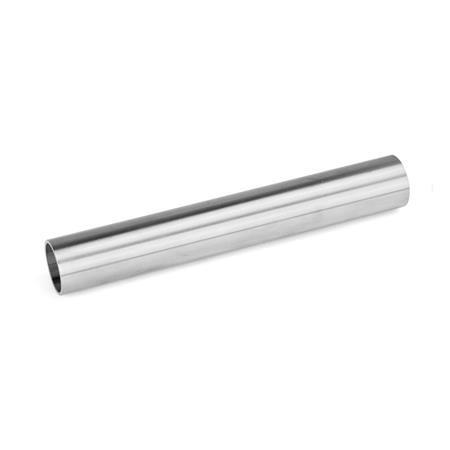

ED Edelstahl
Spalten einblenden
d1 Durchmesser s1 Vierkant w1 w2 l ±0,5 Länge d2 s2
D 10
D 12
D 14
D 15
D 16
D 18
D 20
D 25
D 30
D 32
D 35
D 40
D 42*
D 45*
D 48*
D 50
D 50**
D 60
V 20
V 25
V 30
V 35
V 40
V 45
V 50
1,5
2
3
4
5
2
3
200
500
1000
2000
7
9
11
12
13
15
16
21
26
28
31
34
36
39
42
44
50
16
21
26
31
34
39
44
D 10 - 1,5 - 200 500 1000 2000 7 -
D 12 - 1,5 - 200 500 1000 2000 9 -
D 14 - 1,5 - 200 500 1000 2000 11 -
D 15 - 1,5 - 200 500 1000 2000 12 -
D 16 - 1,5 - 200 500 1000 2000 13 -
D 18 - 1,5 - 200 500 1000 2000 15 -
D 20 V 20 2 2 200 500 1000 2000 16 16
D 25 V 25 2 2 200 500 1000 2000 21 21
D 30 V 30 2 2 200 500 1000 2000 26 26
D 32 - 2 - 200 500 1000 2000 28 -
D 35 V 35 2 2 200 500 1000 2000 31 31
D 40 V 40 3 3 200 500 1000 2000 34 34
D 42* - 3 - 200 500 1000 2000 36 -
D 45* V 45 3 3 200 500 1000 2000 39 39
D 48* - 3 - 200 500 1000 2000 42 -
D 50 V 50 3 3 200 500 1000 2000 44 44
D 50** - 4 - 200 500 1000 2000 42 -
D 60 - 5 - 200 500 1000 2000 50 -
Filterkombination ergibt keine Treffer.
Auf Anfrage sind auch individuelle Längen bis 6000 Millimeter schon ab Stückzahl 1 lieferbar. *Nur Oberfläche AB, AL und ST | **Nur Oberfläche ST und ED
Durchmesser d1
Vierkant s1
Wandstärke w1
Oberfläche
Länge l
Durchmesser d1
Vierkant s1
Wandstärke w1
Oberfläche
Länge l
Artikelnummer
RS-V20-2-AL-200
Falls keine Gewichtsangabe vorhanden ist, wenden Sie sich bitte an unseren Kunden-Service:
Tel. 02226 - 90 98 7 - 0
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: R estriction o f (the use of certain) h azardous s ubstances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
