Produktbeschreibung

Kreuz-Verfahrschlitten KK.E aus Aluminium-Druckguss verfügen über geschlitzte und spanend bearbeitete Klemmstellen – oder über Schlitten-Bohrungen mit oder ohne Gleiteinsatz. Die Bohrungen sind versetzt und in einem Winkel von 90 Grad zueinander angeordnet.

Die Schlitten-Bohrungen bilden mit dem Führungsrohr einer Verstelleinheit eine solide Linear-Rund-Führung, die sich spielarm einstellen bzw. klemmen lässt. Mitnehmerschrauben übertragen die Linearbewegung der Verstelleinheit an den Verfahrschlitten.

Je nach Anforderung wird das zu verstellende Bauteil am Schlitten befestigt – oder der Schlitten ist selbst am Anwendungsort verbaut, so dass sich die komplette Verstelleinheit bewegt. Innensechskantschrauben oder verstellbare Klemmhebel reduzieren an den Schraubstellen die Schlitten-Bohrungen bzw. die Klemmstellen.

Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube.

RoHS konformes Produkt

Auf Anfrage

  • Oberfläche kugelpoliert, eloxiert oder in weiteren RAL-Farben pulverbeschichtet
 KK.E Kreuz-Verfahrschlitten für Einachssysteme, Aluminium d1: G - mit Gleiteinsatz
Oberfläche: 8 - gestrahlt, matt, gestrahlt, matt

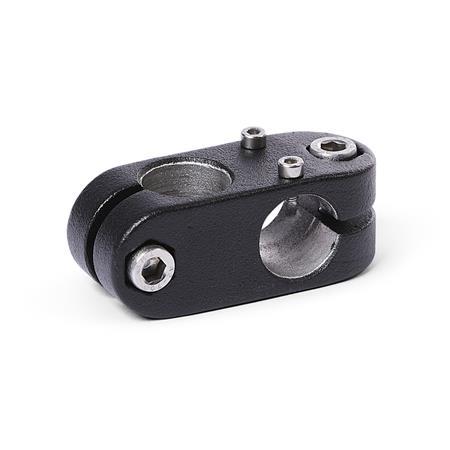

 KK.E Kreuz-Verfahrschlitten für Einachssysteme, Aluminium d1: B - Bohrung
Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005
 KK.E Kreuz-Verfahrschlitten für Einachssysteme, Aluminium d1: B - Bohrung
Oberfläche: 8 - gestrahlt, matt, gestrahlt, matt

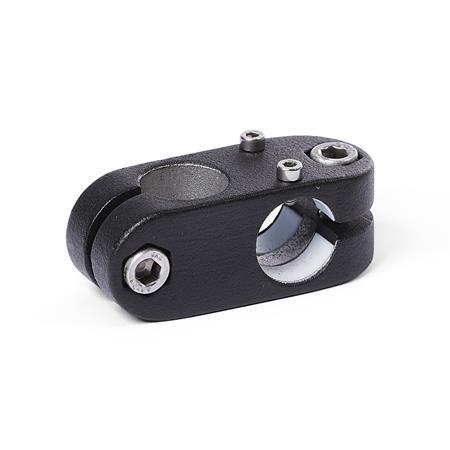

 KK.E Kreuz-Verfahrschlitten für Einachssysteme, Aluminium d1: G - mit Gleiteinsatz
Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005
Artikelvarianten / Tabelle

Schraubstellen

1Innensechskantschraube Stahl, verzinkt DIN 912-8.8 und Stoppmutter Stahl DIN 985-8, verzinkt
2Innensechskantschraube Edelstahl DIN 912-A2-70 und Stoppmutter Edelstahl DIN 985-A2, gleitbeschichtet
