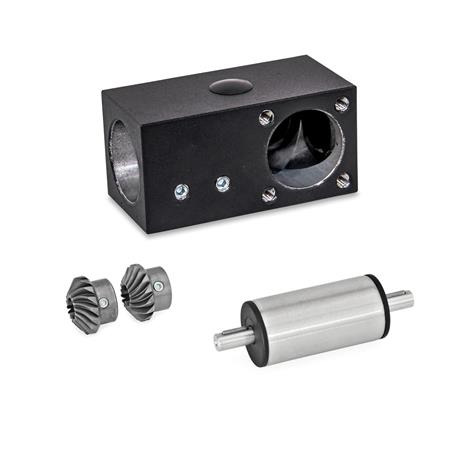

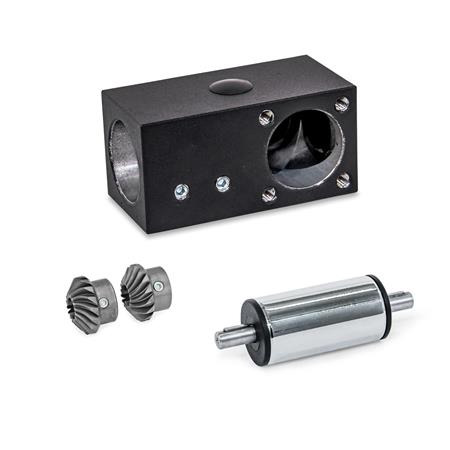

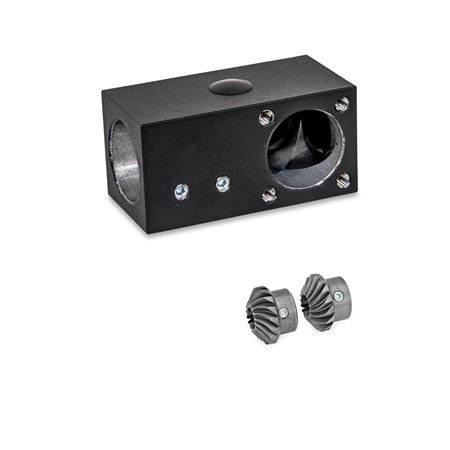

L-Winkelgetriebe YLD übertragen Drehbewegungen zwischen Doppelrohr-Verstelleinheiten und Antriebs- oder Übertragungseinheiten. An- und Abtriebsseite stehen um 90 Grad versetzt zueinander, die Drehachsen laufen auf einen gemeinsamen Schnittpunkt zu.
Das Winkelgetriebe wird über Innensechskantschrauben stirnseitig am Endelement der Doppelrohr-Verstelleinheit montiert, die Kegelräder werden mithilfe von Passfedern und Gewindestiften auf den Wellenzapfen fixiert. Abnehmbare Kunststoffkappen sorgen für gute Zugänglichkeit und erleichtern die Einstellung des Eingriffs der Kegelräder.
L-Winkelgetriebe können je nach Anwendungsfall unterschiedlich ausgestattet bestellt werden. Das ermöglicht, Doppelrohr-Verstelleinheiten mit verschiedenen Antriebs- oder Übertragungseinheiten zu verbinden. Das Gehäuse besteht aus gefrästem Aluminium, die Kegelräder aus randschichtgehärtetem Stahl, die Antriebseinheit aus einem verchromten Stahlrohr und die Abdeckkappen aus Kunststoff.
Hinweis:
Die Montage des Winkelgetriebes erfordert die Abnahme der Abdeckkappe am Zapfen der Doppelrohr-Lineareinheit.
