YLS L-Winkelgetriebe für Einrohr-Verstelleinheiten

YLS L-Winkelgetriebe für Einrohr-Verstelleinheiten

Produktbeschreibung

L-Winkelgetriebe YLS übertragen Drehbewegungen zwischen Verstell-, Antriebs- oder Übertragungseinheiten. An- und Abtriebsseite stehen um 90 Grad versetzt zueinander, die Drehachsen laufen auf einen gemeinsamen Schnittpunkt zu.

Das Winkelgetriebe wird über die geschlitzte Klemmstelle radial auf den Nenndurchmesser der Verstelleinheit geklemmt, die Kegelräder werden mithilfe von Passfedern und Gewindestiften auf den Wellenzapfen fixiert. Abnehmbare Kunststoffkappen sorgen für gute Zugänglichkeit und erleichtern die Einstellung des Eingriffs der Kegelräder.

L-Winkelgetriebe können je nach Anwendungsfall unterschiedlich ausgestattet bestellt werden. Das ermöglicht, verschiedene Verstell-, Antriebs- oder Übertragungseinheiten miteinander zu verbinden.

Das Gehäuse besteht aus Aluminium-Druckguss, die Kegelräder aus randschichtgehärtetem Stahl, die Antriebseinheit aus einem verchromtem Stahl- oder Edelstahlrohr und die Abdeckkappen aus Kunststoff.

RoHS konformes Produkt

Auf Anfrage

  • Winkelgetriebe für Nenndurchmesser Ø18 und Ø60
  • Oberfläche kugelpoliert, eloxiert oder in weiteren RAL-Farben pulverbeschichtet

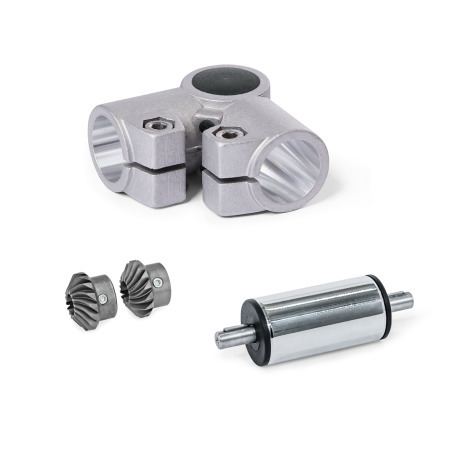

 YLS L-Winkelgetriebe für Einrohr-Verstelleinheiten Oberfläche: 8 - gestrahlt, matt, gestrahlt, matt
Typ: B - Winkelgetriebegehäuse + Kegelradsatz + Antriebseinheit (Stahl verchromt)

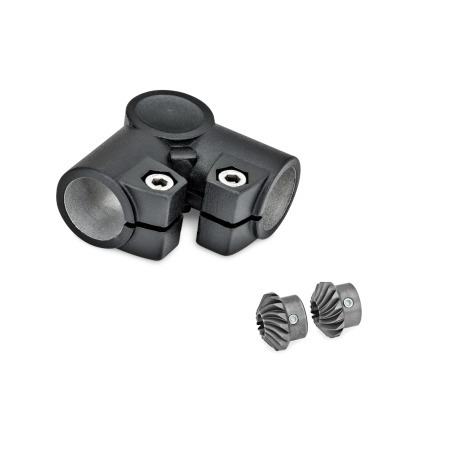

 YLS L-Winkelgetriebe für Einrohr-Verstelleinheiten Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005
Typ: A - Winkelgetriebegehäuse + Kegelradsatz

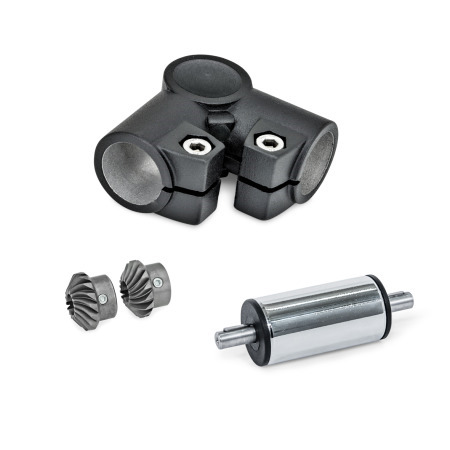

 YLS L-Winkelgetriebe für Einrohr-Verstelleinheiten Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005
Typ: B - Winkelgetriebegehäuse + Kegelradsatz + Antriebseinheit (Stahl verchromt)

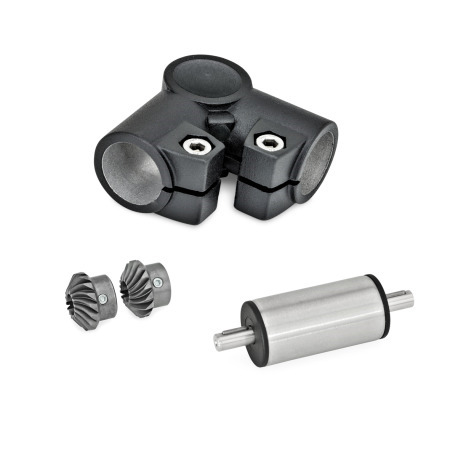

 YLS L-Winkelgetriebe für Einrohr-Verstelleinheiten Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005
Typ: C - Winkelgetriebegehäuse + Kegelradsatz + Antriebseinheit (Edelstahl)

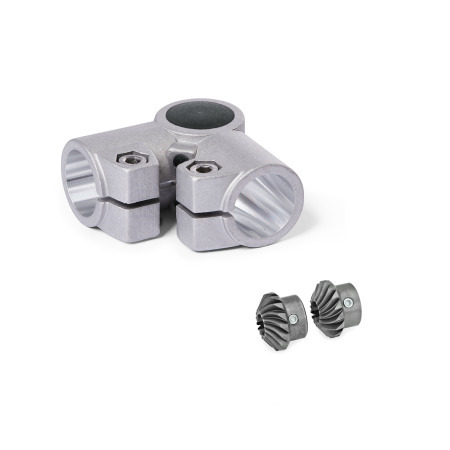

 YLS L-Winkelgetriebe für Einrohr-Verstelleinheiten Oberfläche: 8 - gestrahlt, matt, gestrahlt, matt
Typ: A - Winkelgetriebegehäuse + Kegelradsatz

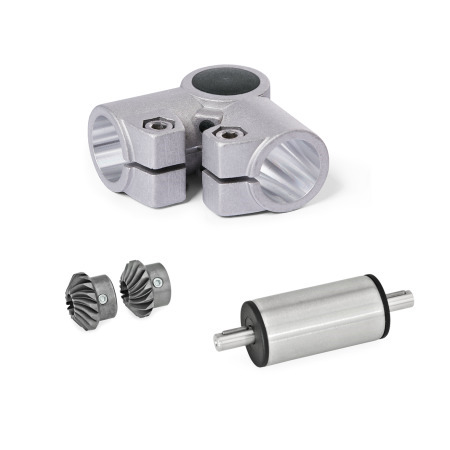

 YLS L-Winkelgetriebe für Einrohr-Verstelleinheiten Oberfläche: 8 - gestrahlt, matt, gestrahlt, matt
Typ: C - Winkelgetriebegehäuse + Kegelradsatz + Antriebseinheit (Edelstahl)
Artikelvarianten / Tabelle

Typ

AWinkelgetriebegehäuse + Kegelradsatz
BWinkelgetriebegehäuse + Kegelradsatz + Antriebseinheit (Stahl verchromt)
CWinkelgetriebegehäuse + Kegelradsatz + Antriebseinheit (Edelstahl)
Spalten einblenden
d1
Nenndurchmesser Verstelleinheit
d2d3l1l2 l3l4 mInnensechs-
kantschrauben
304088085163560M8-25
406512135,51241772103M10-50
506512135,51241872103M10-50
Artikelauswahl und -konfiguration
Nenndurchmesser d1
Typ



Oberfläche
Artikelnummer
YLS-30-A-8
