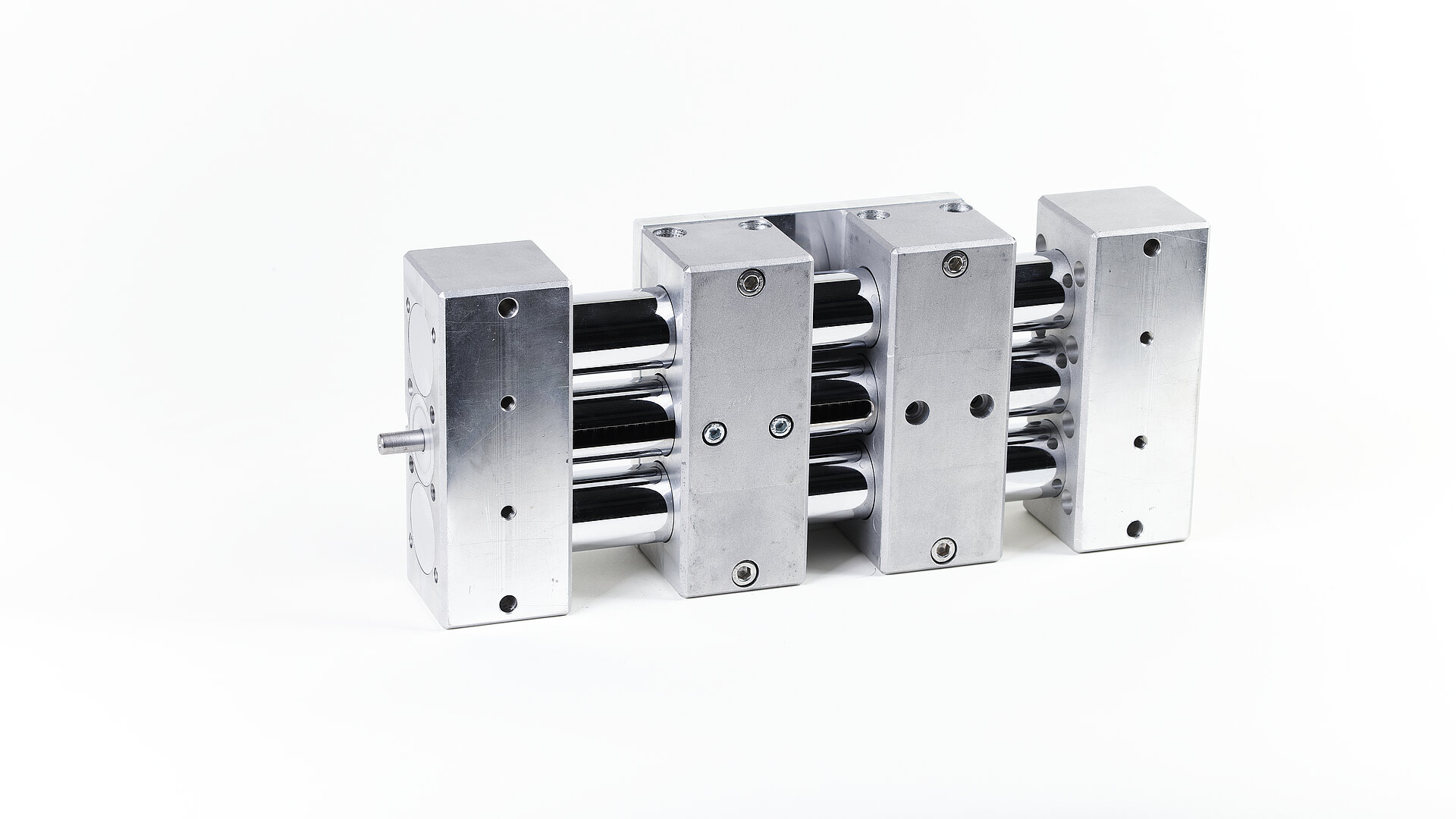

Trio-Verstelleinheit:
Eine Sonderkonstruktion mit drei Führungsrohren zur Aufnahme besonders hoher Lasten.

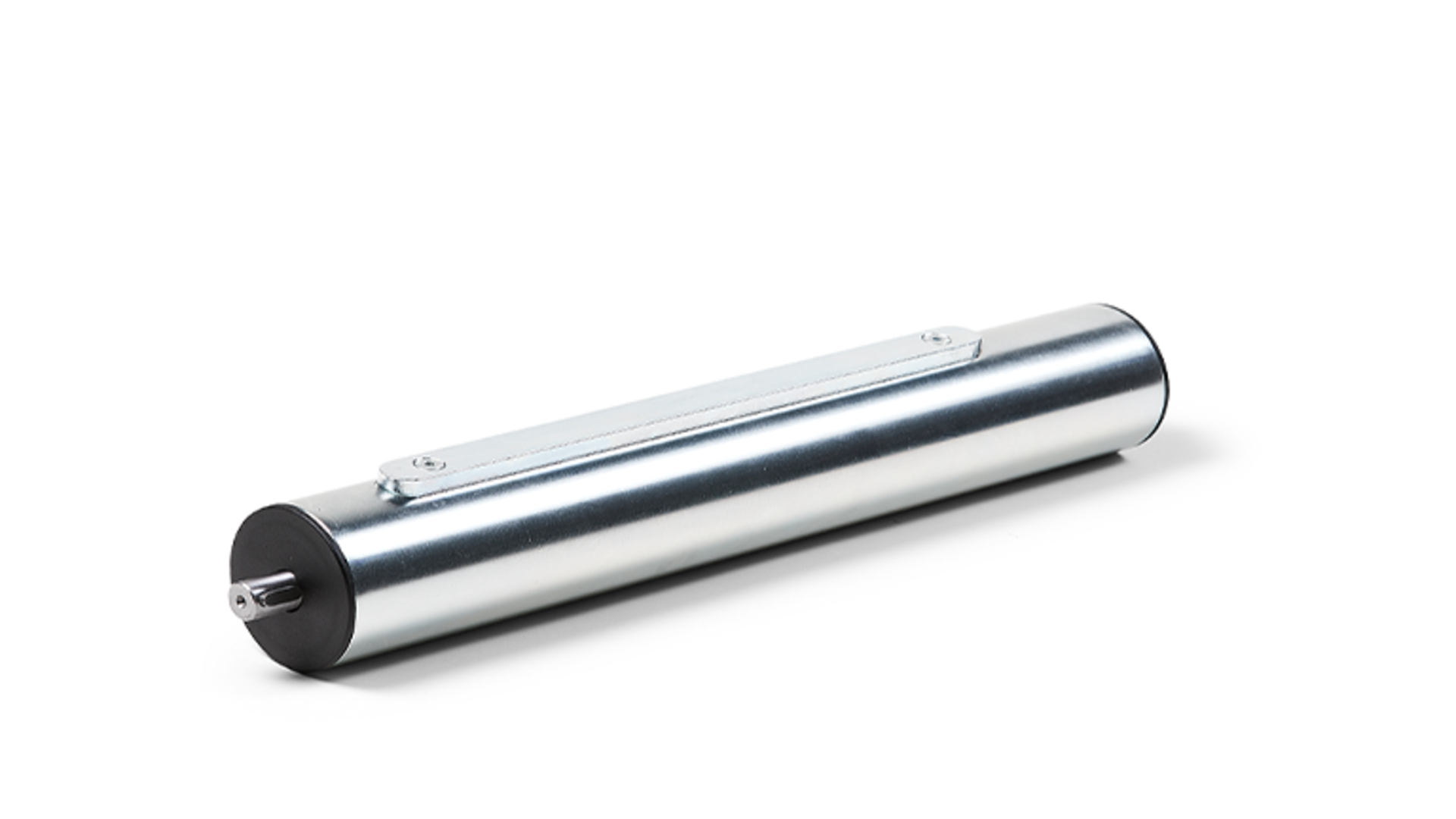

Verstelleinheit mit zusätzlicher Passfeder als Verdrehsicherung gegen hohe Torsion.

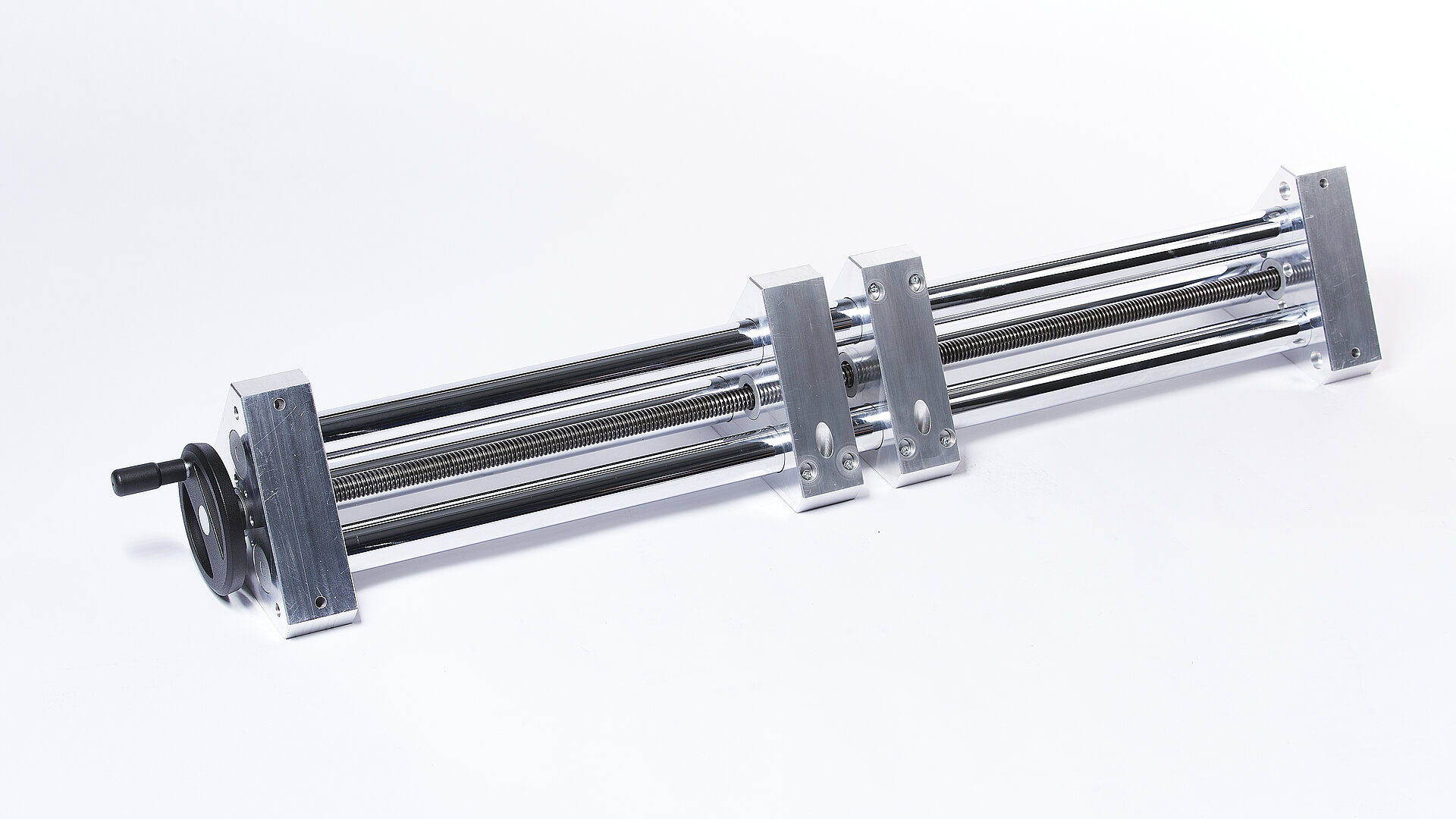

Kombi-Verstelleinheit Einrohr/Doppelrohr
Eine Einrohr-Verstelleinheit mit einem Parallel-Klemmverbinder als Verfahrschlitten und als zusätzliche Befestigungselemente an den Rohrenden. Somit erhält man eine weitestgehend gegen Verunreinigungen gekapselte und zusätzlich verdrehsichere Verstelleinheit!

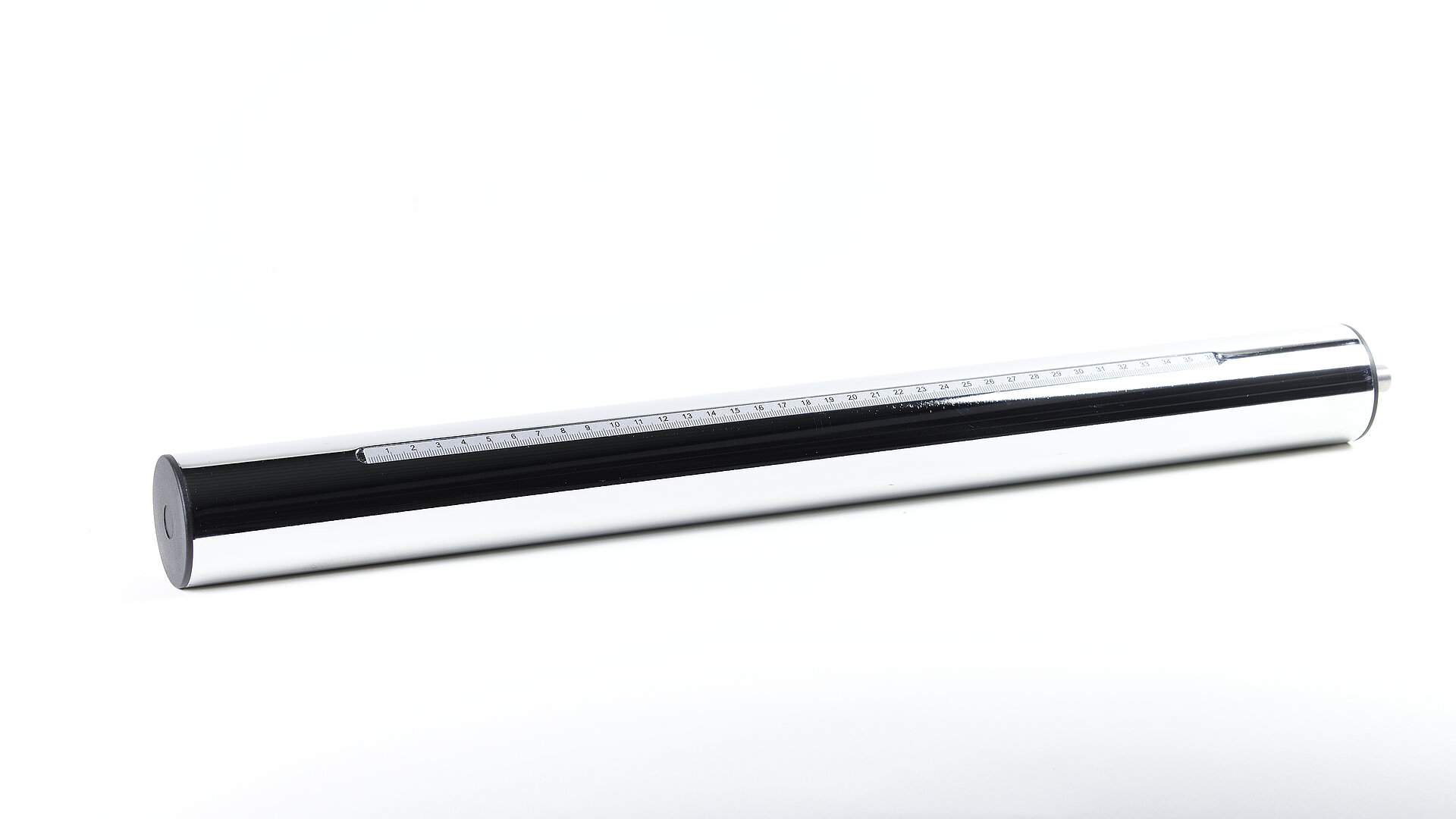

Eingelegte Massskalierung:
Diese aufgeklebte Massskalierung wird in eine Nut, 180° versetzt zum Schlitz, eingelegt. Es sind vier Ablese-Varianten verfügbar bis 1.000 mm Länge. Eine Alternative zu Positionsanzeigern mit einfacher Ablesemöglichkeit.

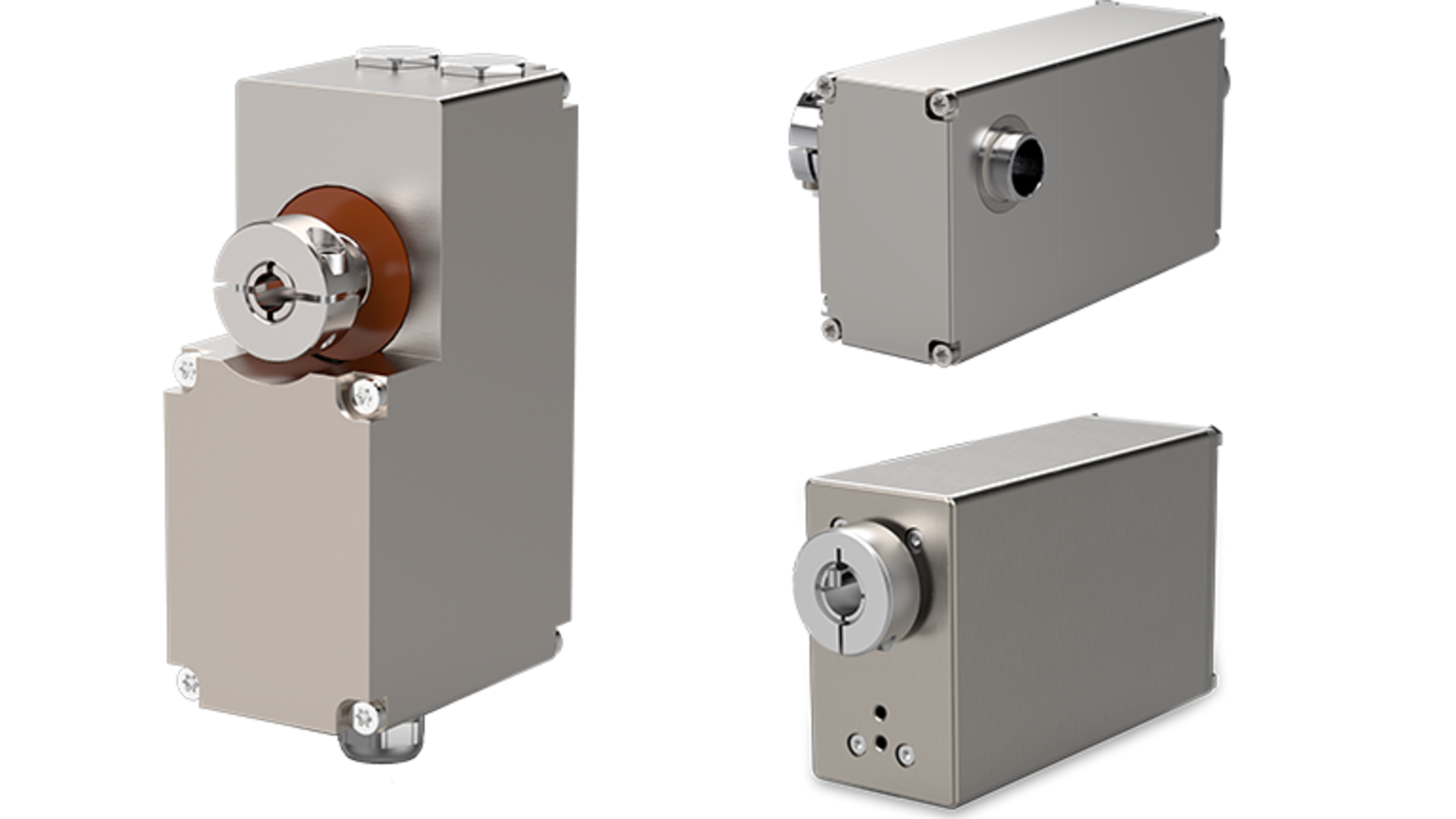

Motorische Antriebe für Verstelleinheiten:

SeGMo-Positioning – Präzision und Innovation aus Meisterhand

Die kompakten Stellantriebe von Lenord+Bauer setzen Maßstäbe in Sachen Leistung, Effizienz und Zuverlässigkeit. Entwickelt für den Einsatz in anspruchsvollen Anwendungen, bieten sie Ihnen eine herausragende Kombination aus hoher Drehmomentdichte, langer Lebensdauer und exzellenter Steuerbarkeit. Mit ihrer robusten Bauweise und fortschrittlicher Technik sind die SeGMo-Stellantriebe die ideale Wahl für die unterschiedlichsten Industrie- und Maschinenanwendungen.
Die hochpräzise Fertigung und die strengen Qualitätsstandards von Lenord+Bauer garantieren, dass jeder Stellantrieb unsere hohen Anforderungen an Leistung und Langlebigkeit erfüllt. Diese Partnerschaft ermöglicht es uns, Ihnen innovative Produkte mit modernster Technik und höchster Qualität zu bieten.

SeGMo / Allgemeines / Anwendungsbereiche
• Kompakte Antriebseinheit für vollautomatisierte Verstellaufgaben
• Motor mit Getriebe mit Multiturn-Absolut wertgeber
• Integrierte Leistungsendstufe
• Intelligente Verstelleinheit zur Montage an eine Maschinenwelle

Einsatzgebiete
• Verpackungsmaschinen
• Nahrungsmittel- und Abfüllanlagen
• Holz- und Kunststoffbearbeitungsmaschinen
• Druck- und Buchbindemaschinen
• Weitläufige Produktionsanlagen

MERKMALE
• Nenndrehmomente von 1,4 Nm bis 18 Nm
• Gehäuse aus Edelstahl oder Aluminium
• Betriebstemperaturbereich -10 °C ... +60 °C
• Batterieloser absoluter Multiturngeber
• Schutzart IP 54, IP 67
• Kommunikationsschnittstellen CANopen (CiA 402); PROFIBUS-DP (V0/V1); sercos III; POWERLINK; PROFINET
IO/RT; EtherCAT; EtherNet/IP; Modbus/TCP; IO-Link
• Wahlweise mit cULus Component Recognition

Vorteile
Überwachung wichtiger Systemparameter unterstützt einen sicheren Betrieb (Überlastschutz)
• Nach Einschalten der Spannungsversorgung direkt einsatzbereit durch Positions erkennung des batterielosen
magnetisch-absoluten Multiturngebers
• Elektrisch wartungsfrei
• Wartungsfreies Getriebe durch Dauerfettschmierung

Profil-Verstelleinheiten, Anwendungsbeispiel Faltmagazin:
Zur Formatverstellung auf unterschiedliche Größen, z.B. von Faltkartons, werden hier mehrere Profil-Verstelleinheiten verwendet.

INOCON ist Ihr Spezialist für Positioniersysteme.

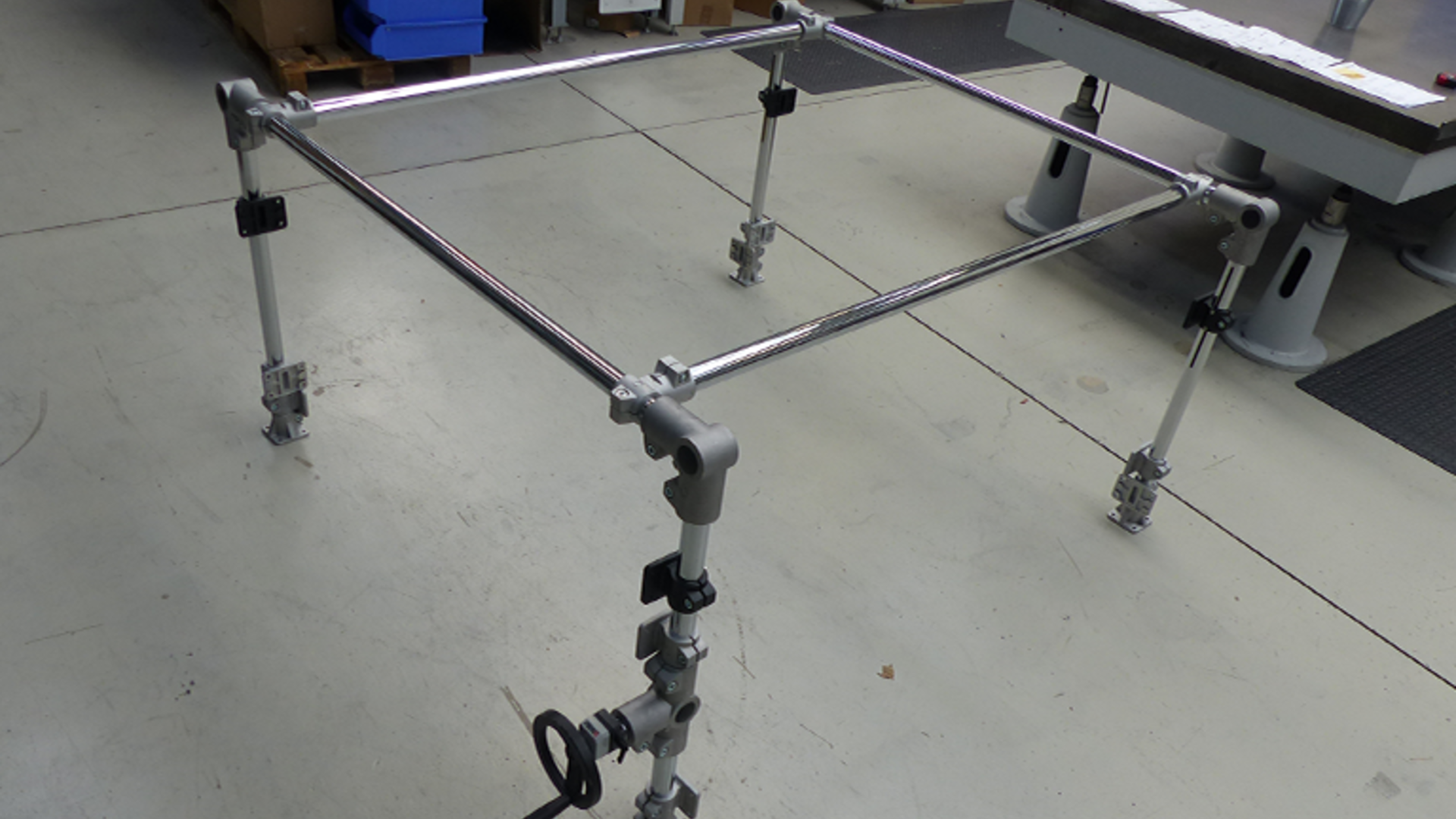

Portalaufbauten sind Baugruppen aus mehreren Verstelleinheiten.
Der Einsatz von Winkelgetrieben und Übertragungseinheiten ermöglicht die synchrone Bewegung mehrerer Verstelleinheiten in X, Y und Z-Richtung. Ein leichtgängiges, gleichförmiges und verschleißarmes Verfahren verlangt die exakte rechtwinkelige und parallele Ausrichtung der Verstelleinheiten. Das INOCON Team unterstützt Sie auf Anfang an bei der Auslegeung, Planung und Realisation Ihrer anspruchsvollen Positionieranwendung. Unsere Konstrukteure erstellen Ihnen ein kostenloses 3D-Modell zur Implementierung in Ihre Anwendung und unsere Monteure testen den Gesamtaufbau vor Auslieferung und auf Wunsch erfolgt der Versand so weot wie möglich vormontiert.

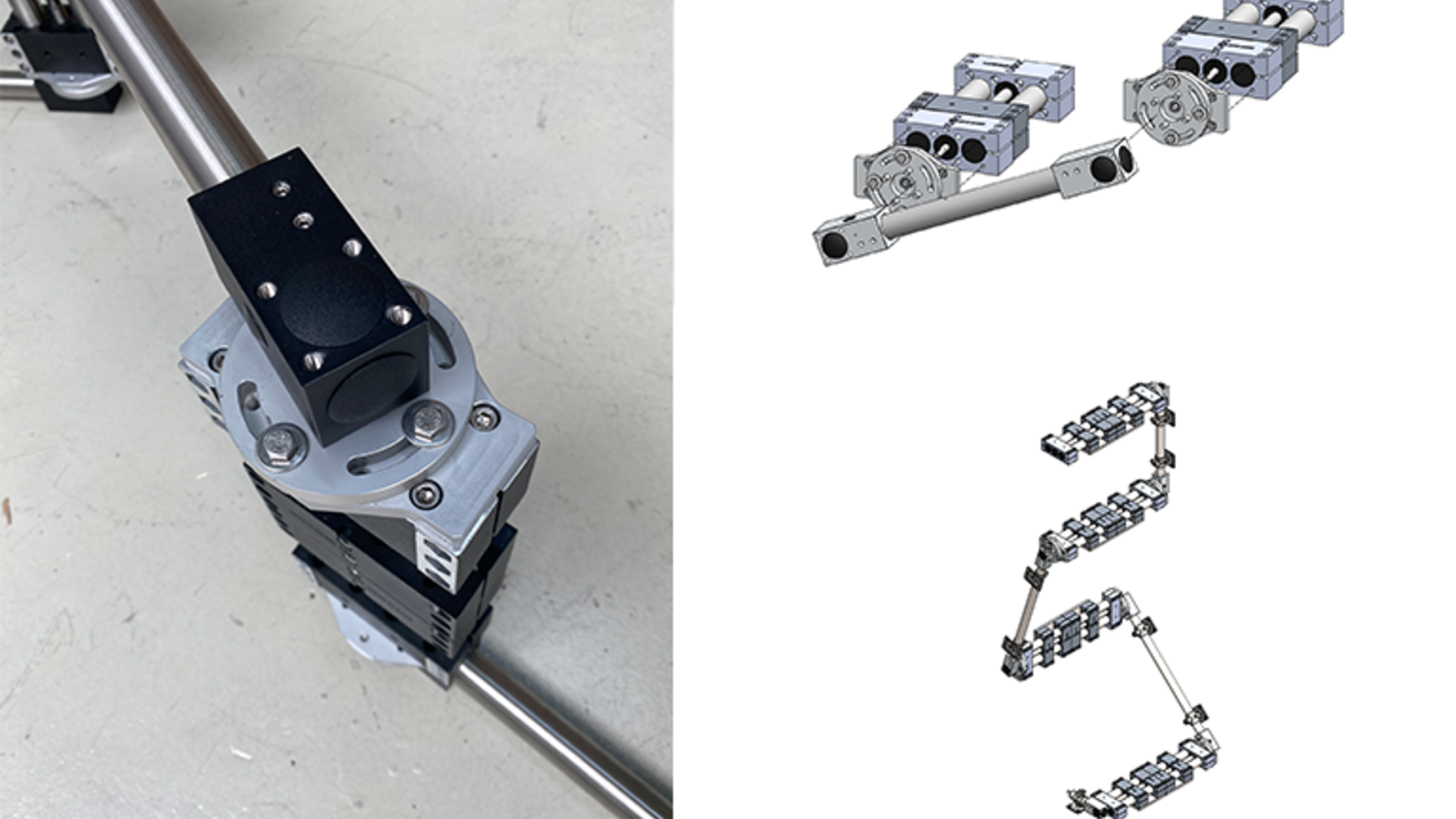

Portalaufbauten mit Winkelverstellung:
Verstelleinheiten werden mittels Winkelgetrieben und Übertragunselementen inkl. Kegelrädern miteinander verbunden. Im Standard bieten wir dazu Winkelgetriebe YLS/YTS zur Übertragung im 90° Winkel an. Sind allerdings flexible Winkeleinstellungen nötig, lassen sich diese mit Hilfe von Drehtellern ermöglichen und dabei sogar die Anzahl der verwendeten Kegelräder reduzieren.

Positionierungsysteme für mehrachsige Verstellungen:

Anwendungsbeispiel:

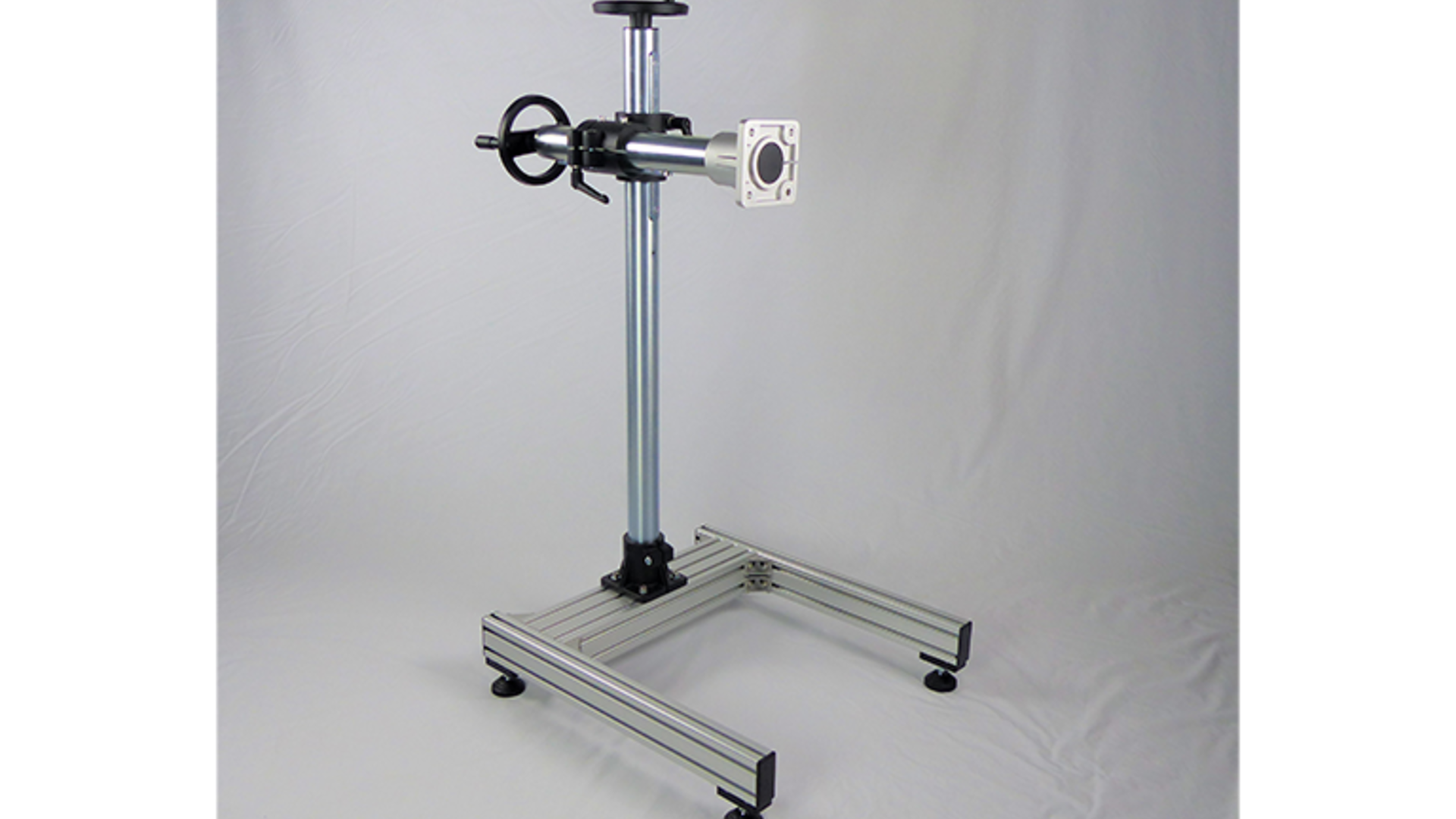

Etikettendrucker lassen sich mit zwei Einrohr-Verstelleinheiten einfach auf verschiednene Formate einstellen. Dabei sind die Verstelleinheiten durch  zusätzliche Passfedern gegen Verdrehen gesichert, wenn Gewichte bis zu 65 kg auftreten. Der Aluminium-Profil H-Fuss dient zu platzsparenden Positionierung am Förderband bzw. der Produkt und ist ebenfalls ab Lager erhältlich.

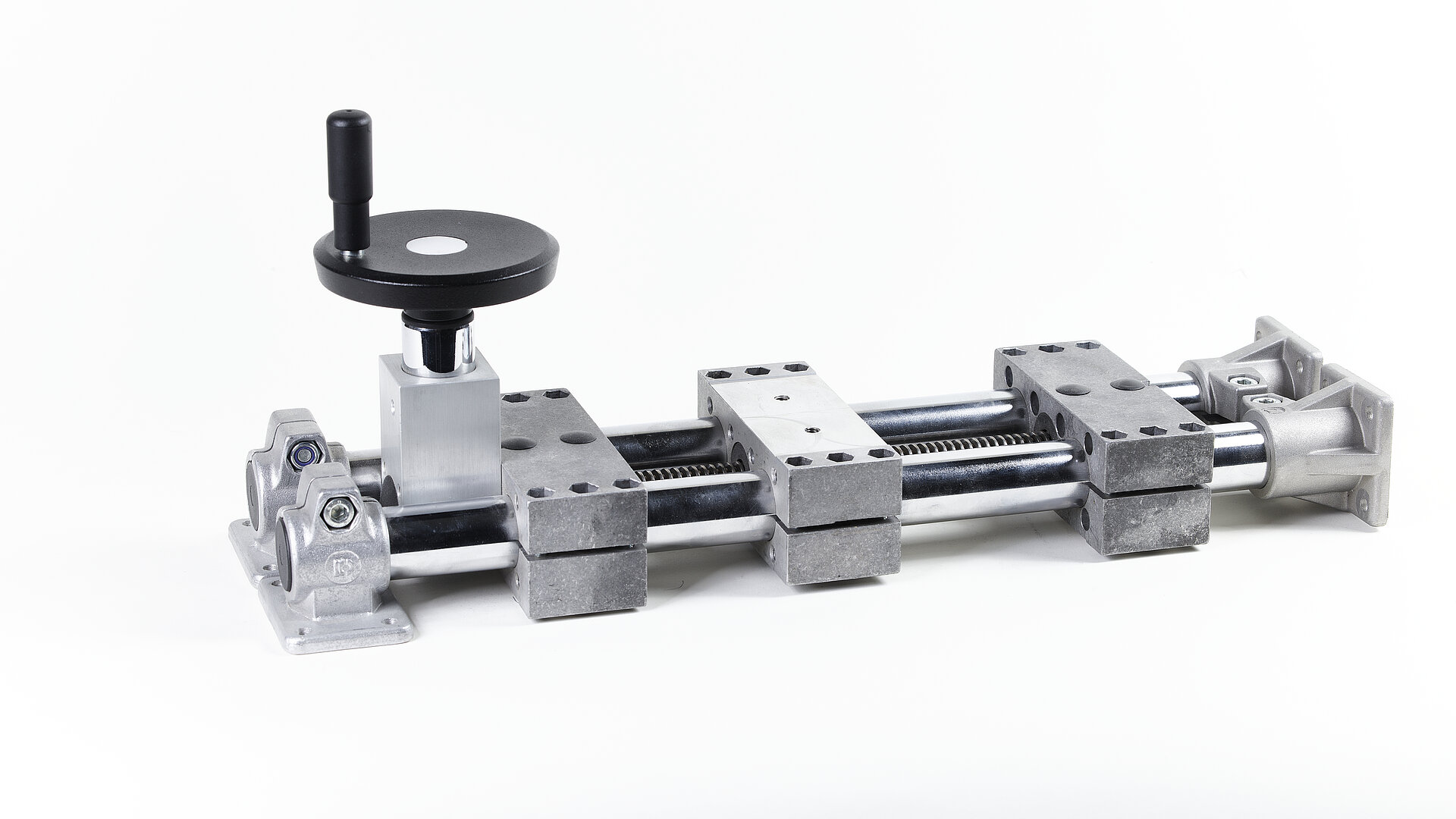

Rohrverlängerung an Doppelrohr-Verstelleinheiten:
Die VD Serie kann durch Verlängerung der Rohre über das Endelement hinaus zusätzliche Montagemöglichkeiten schaffen, wenn es die Einbausituation erfordert.
