Lineareinheiten - Robust und Hochbelastbar

Bewegungen sind in der technischen Mechanik nicht beliebig. Sie müssen exakt einem vorgegebenen Weg folgen, sonst drohen Maschinenschäden, fehlerhafte Produkte oder Gefährdung von Mitarbeitern. Die Konstruktion unterscheidet zwischen radialen und linearen Bewegungen. Radiale Bewegungen sind kreisförmig. Lineare Bewegungen verlaufen geradlinig entlang einem definierten Verfahrweg.



Lineareinheiten stellen sicher, dass ein Aktor, Modul oder Sensor sich exakt entlang dieser vorgesehenen Strecke bewegt. Ausbrüche nach links, rechts, oben oder unten werden, sofern keine Drehbarkeit gewünscht ist, durch die Lineareinheit zuverlässig vermieden.

Lineareinheiten vereinigen Führung und Antrieb zu einem Element. Die Bewegung ist dabei manuell, pneumatisch, mechanisch oder hydraulisch ausführbar.



Durch die Kombination mehrerer Lineareinheiten lässt sich schnell und einfach ein mehrachsiges System aufbauen. Die zuverlässigen Linearführungen gewährleisten dabei wiederholgenaue Bewegungen für die gleichbleibende Qualität der gewünschten Arbeit.

Unsere Lineareinheiten/ Verstelleinheiten entdecken
Unsere Lineareinheiten/ Verstelleinheiten entdecken
Zur Produktübersicht

Welche Arten von Lineareinheiten gibt es?

Linearführungen gibt es in unterschiedlichen Arten. Die folgenden Typen sind die gängigsten Versionen dieser Bauteile:

  • Linear-Wälzführungen
  • Einrohr-Verstelleinheit
  • Doppelrohr-Verstelleinheit
  • Teleskop-Verstelleinheit
  • Spindelführungen.

Wo werden Lineareinheiten eingesetzt?

Vom Maschinenbau bis zur Medizintechnik und Halbleiterindustrie - Linearführungen werden überall dort eingesetzt, wo definierte lineare Bewegungsabläufe zum Einsatz kommen. Typische Anwendungsfälle für Lineareinheiten sind folgende: - Bestückungs- und Entnahmesysteme- CNC-Zerspanungsmaschinen- Manipulatoren- hochpräzise Vermessungseinheiten.



Der Vorteil von hochwertigen Lineareinheiten liegt vor allem in ihrer zuverlässigen und wiederholgenauen Anfahrtspräzision ihrer Anfangs- und Endlagen. Das macht sie bei der Bestückung von Produktionsmaschinen besonders wertvoll. Mit ihrer Hilfe gelingen hohe Taktzeiten, auch bei der Umsetzung mehrerer nachgeordneter oder paralleler Produktionsschritte.



In der CNC-Zerspanung dienen Lineareinheiten dazu, die einprogrammierten Anfahrtpositionen mit der gewünschten Präzision zu erreichen. Sie gewährleisten damit die Einhaltung der vorgegebenen Toleranzen bei jedem Dreh- und Frästeil.



In der 3D-Koordinatenmesstechnik spielen Lineareinheiten eine ebenso große Rolle. Sie stellen sicher, dass der Messkopf die gewünschten Punkte mit einer konstanten Genauigkeit anfährt. Die Ergebnisse der Bauteilvermessung sind damit zuverlässig und wiederholgenau valide.

Alle Anwendungsbereiche von INOCON Produkten
Alle Anwendungsbereiche von INOCON Produkten
Von Maschinenbau bis Medizintechnik

Linear-Wälzführungen werden häufig als Verstelleinheit von schweren Bauteilen wie Manipulatoren verwendet. Hier hat sich eine paarweise Parallelmontage bewährt. Wichtig bei diesem Typ Verstelleinheit ist die gewissenhafte und regelmäßige Schmierung. Einrohr-Verstelleinheiten dienen zum schnellen Justieren von Sensoren oder anderen leichten Bauteilen. Sie sind mit Rund- oder Quadratrohr lieferbar. Rundrohr-Verstelleinheiten erlauben die Drehung des angebrachten Bauteils um die Rohrachse. Quadratrohr-Verstelleinheiten sind eine günstige Lösung zur drehstabilen Ausführung.

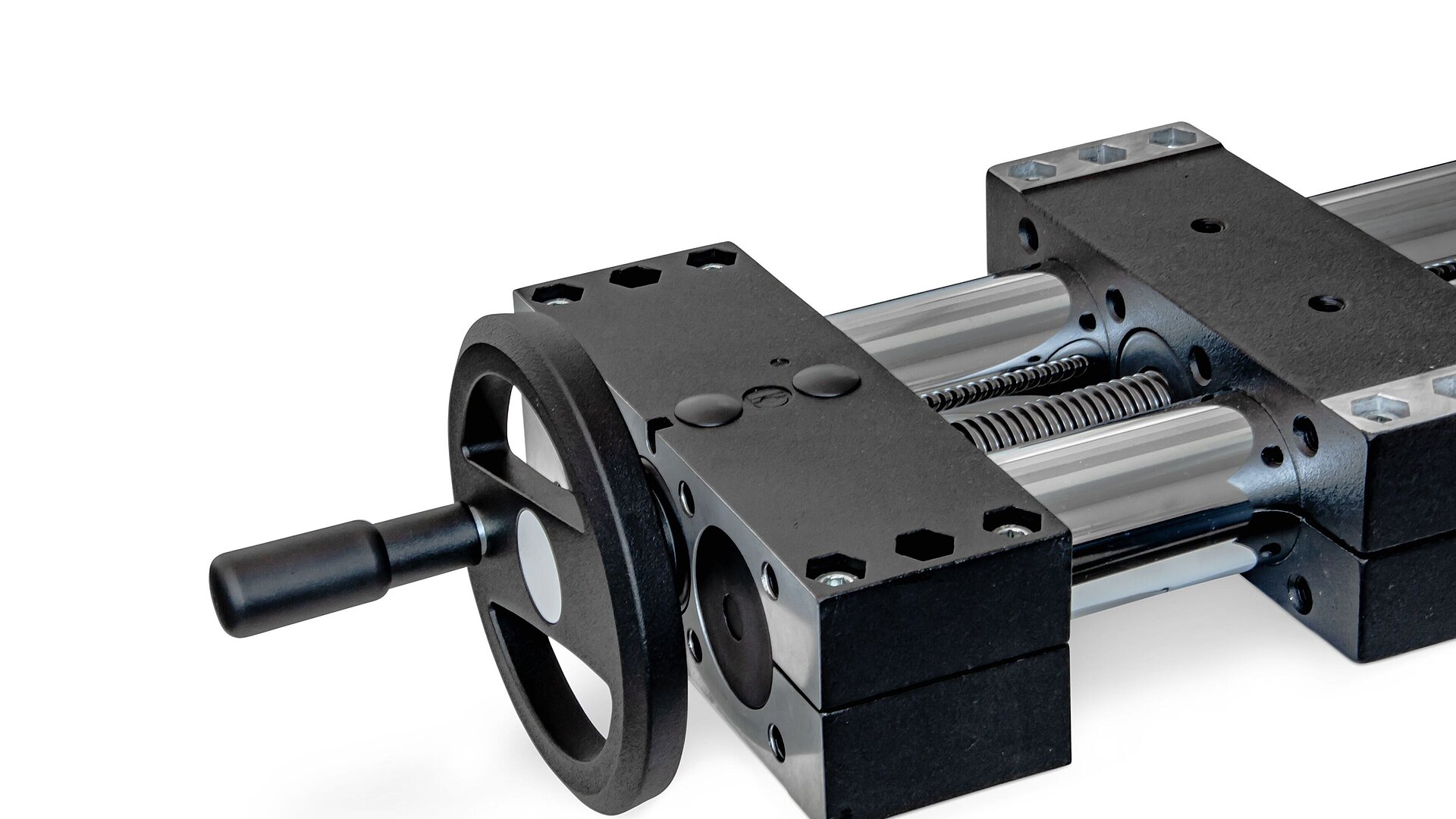

Doppelrohr-Verstelleinheiten zeichnen sich ebenfalls durch eine schnelle, manuelle Justierbarkeit aus. Sie sind jedoch nicht drehbar und halten das bewegte Element exakt in der gewünschten Position.



Teleskop-Verstelleinheiten sind nur einseitig angeflanscht. Das gibt ihnen eine große Flexibilität. Spindelführungen sind besonders präzise steuerbar. Das macht sie zur Standard-Lineareinheit für sensible Anwendungen wie Zerspanungsmaschinen oder 3D-Koordinatenmessgeräte.

Warum INOCON Lineareinheiten?

INOCON bietet seinen Kunden ein Baukastensystem aus hochwertigen Einzelteilen. Die linearen Führungseinheiten passen problemlos zu den restlichen Produkten, wie beispielsweise den Rohr- und Klemmverbindern.



INOCON hat sich auf die Herstellung von Ein- und Doppelrohr-Verstelleinheiten spezialisiert. Diese technisch einfachen Bauteile überzeugen durch eine hohe Zuverlässigkeit und maximale Flexibilität. Sie sind sowohl manuell als auch motorisch beweglich. Die Präzision der INOCON Lineareinheiten lässt sich auf die Bedürfnisse des Anwenders anpassen. Die Führungen sind sowohl für grobe Tätigkeiten wie für Anwendungen mit engen Toleranzen geeignet.



INOCON fertigt in Industriequalität in bester Made-In-Germany-Tradition. Zuverlässigkeit, Belastbarkeit und hohe Reserven geben jeder Lineareinheit ein Maximum an Vertrauen. Wer eine dauerhafte Lösung für seine Konstruktionen sucht, ist mit den Produkten von INOCON deshalb bestens beraten.

HIER finden Sie die Linearführungen von INOCON. Die Standard-Ausführung ist aus Stahl. INOCON bietet Ein- und Doppelrohr-Linearführungen an. Für hygienisch anspruchsvolle Anwendungen wie Lebensmittelindustrie, Pharmazie oder Labortechnik stehen auch Linearführungen aus Edelstahl zur Auswahl. Mit den passenden Klemm- und Rohrverbindern lassen sich die Linearführungen beliebig erweitern und auf den jeweiligen Einsatz anpassen.
