HOW TO

Rohre verbinden

Rohre sind geschlossene Hohlprofile mit gleichbleibendem Querschnitt. Sie dienen als statische Elemente oder als Medienleitung. Je nach Anwendung, Beanspruchung und Einsatzdauer stehen unterschiedliche Verbindungsarten zur Auswahl.

Welche Rohrverbindungsarten gibt es?

Wenn ein Rohrsystem als Medienleitung für Gase oder Flüssigkeiten verwendet werden soll, ist die Dichtheit zwischen den Rohrstücken eine unverzichtbare Eigenschaft des Verbindungstyps. Das schränkt die Auswahl der Rohrverbindungsarten ein. Bei einem statisch-konstruktiven Rohrsystem ist die Dichtheit zwischen den einzelnen Rohrelementen hingegen irrelevant. Für solche Systeme eignen sich auch Klemmverbinder. In gleitgeschliffener Form lassen sie sich leicht auf die Rohre aufschieben, fixieren und bei Bedarf wieder lösen.



Typische Rohrverbindungsarten sind folgende:

  • Flanschen
  • Pressen
  • Löten
  • Schweißen
  • Kleben

Unlösbare Rohrverbindungen

Grundsätzlich unterscheidet man zwischen unlösbaren und lösbaren Rohrverbindungen. Unlösbare Verbindungen sind nicht zerstörungsfrei wieder zu trennen. Folgende Rohrverbindungen sind typisch für nicht lösbare Fügearten:

  • Schweißen
  • Löten
  • Pressen
  • Kleben

Lösbare Rohrverbindungen

Lösbare Rohrverbindungen eignen sich sehr gut, wenn es um die Erweiterung eines Rohrsystems durch Ventile und Apparate geht. Diese lassen sich stets wieder vom Rohrsystem lösen und austauschen. Zu beachten ist jedoch ihre allmählich nachlassende Dichtheit. Mit einem intervallmäßigen Austausch der Dichtungen wird wirkungsvoll einer Leckage vorgebeugt. Das Leitungssystem sollte stets so ausgeführt sein, dass die Dichtflächen gut zugänglich sind.



Lösbare Rohrverbindungen sind stets geschraubt. Je nach Anwendung und Innendruck im System stehen folgende Lösungen zur Auswahl:

  • Klemmverschraubungen
  • Gewinderohre
  • Flanschrohre
  • Muffenverbinder
  • Steckverbinder
  • Rohrkupplungen

Rohrverbinder sind trennbare Klemmsteine. Die beiden Verbinderhälften werden über den Stoß einer Rohrverbindung gestülpt. Anschließend wird der Verbinder mit mindestens zwei Schrauben angeschlossen. Die Verbindung ist über die Klemmkraft des Rohrverbinders hergestellt.



Gewinderohre, zu denen beispielsweise Wasserleitungen zählen, haben am Ende ein Außengewinde. Dieses lässt sich durch genormte Verbindungsstücke an das nächste Rohr anschließen. Mithilfe von T-Stücken, Abzweigen oder Winkelstücken lässt sich ein Rohrsystem beliebiger Komplexität herstellen.



Flanschrohre haben an ihrem Ende eine runde, gelochte Platte. Die Bohrungen dieser Platte dienen zur Aufnahme von Durchgangsbolzen. Flanschrohre eignen sich für große bis sehr große Innendrücke.



Muffenverbinder, Kupplungen und Steckverbinder erzeugen nur sehr schwache Rohrverbindungen. Sie sind für Medienleitungen mit hohen Innendrücken nicht geeignet. Ihre Vorteile liegen darin, dass sie leicht und schnell zu lösen und zu ersetzen sind. Klemmverbinder gibt es aus robustem Edelstahl für die chemische und pharmazeutische Industrie sowie die Lebensmittelverarbeitung, für andere Bereiche aber auch in leichten Aluminiumausführungen.

Rohre verbinden mit Rohrverbindern

Neben dem Einsatz als Medienleitung dienen Rohrsysteme als statische Elemente. Aufgrund der hohen Biegefestigkeit eignen sich Rohre besonders für Gerüste, Trägersysteme für Einhausungen, Geländer und vieles mehr. Statisch-konstruktive Rohrsysteme werden nicht als Medienleitung eingesetzt. Zur Herstellung einer flexiblen, aber maximal stabilen Rohrkonstruktion haben sich Rohrverbinder bestens bewährt. Sie bieten folgende Vorteile:

  • beliebige Zerlegbarkeit, daher ideal für temporäre Einsätze,
  • Kombinierbarkeit zwischen Rund- und Vierkantrohren,
  • Schweißarbeiten überflüssig, System ist durch Kürzen von Standardrohren beliebig anpassbar,
  • große Auswahl an Materialien und Größen für maximale Flexibilität in der Konstruktion.

Rohrverbinder sind vollständig trennbar. Sie eignen sich für verschiedene Einsätze:

  • Fügen einer Stoßverbindung zweier Rohre mit gleichem Querschnitt,
  • Anschluss von weiteren Bauelementen an einer beliebigen Stelle.

Rohrverbinder sind aber nicht auf die lineare Verbindung zweier Rohre beschränkt. Mit dem passenden Produkt lassen sich auch Kreuzverbindungen oder sogar drehbare Verbindungen herstellen.



Die Stabilität der Rohrverbinder muss zum Gewicht der angeschlossenen Rohre und zu den statischen Kräften des gesamten Systems passen. Typische Werkstoffe für diese Bauteile sind folgende:

  • Stahl
  • Edelstahl
  • Aluminium
  • Magnesium

Stahl und Edelstahl eignen sich für besonders stabile Rohrverbindungen, beispielsweise im Gerüst- und Bühnenbau. Aluminium und Magnesium sind Leichtmetalle. Sie haben ein geringeres Eigengewicht, können aber auch nur kleinere Biegespannungen aufnehmen als Rohrverbinder aus Stahl oder Edelstahl. Sie sind deshalb vor allem für unbelastete Konstruktionen wie Schilder, Transparente oder Geländer geeignet.



In der Klemmverbinder-Produktübersicht finden Sie eine große Auswahl geeigneter Montagemittel für statisch-konstruktive Rohrsysteme.

Rohre verbinden mit INOCON

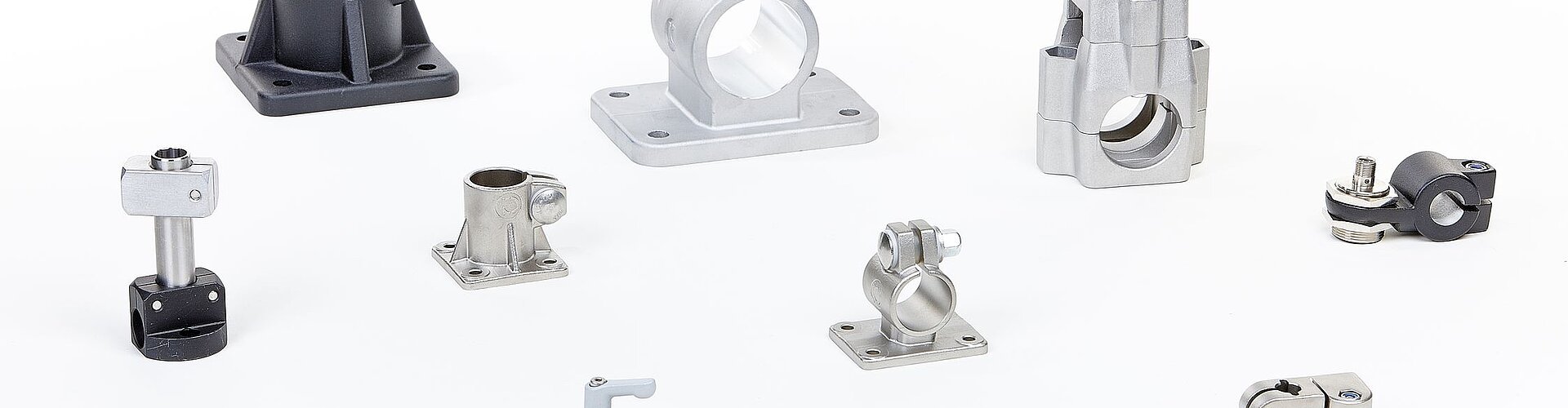

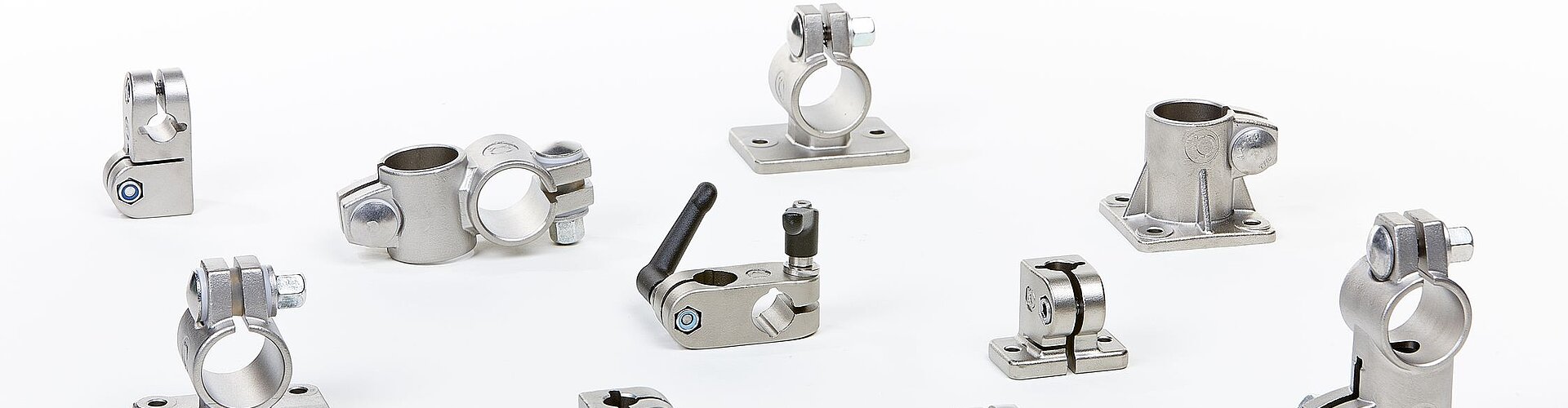

INOCON ist Spezialist für Rohrverbinder. Die hochfesten, aus rostfreiem Aluminium und alternativ aus robustem Edelstahl gefertigten Bauteile passen auf alle Normquerschnitte von Rund- und Vierkantrohren. Die Klemmkraft einer einzigen Schraube reicht aus, um eine zuverlässige Verbindung herzustellen. Die Rohrverbinder sitzen rutschfest und dauerhaft und sind unempfindlich gegen Vibrationen. Die breite Auswahl an Verbindertypen gewährleistet die maximale Flexibilität eines Baukastensystems. Die folgenden Formen und Ausführungen bilden das Produktprogramm der Rohrverbinder von INOCON:

  • Kreuzverbinder
  • Flanschverbinder
  • Winkelstücke
  • Sensorhalter
  • Gelenke
  • Parallelverbinder
  • Adapterstücke von Quadrat zu Vierkant

und vieles mehr.



INOCON liefert branchenübergreifend und für jede Anwendungsart. Die Verbinder gewährleisten höchste Belastbarkeit und feste Verbindungen. Sie lassen sich beschädigungsfrei lösen und sind beliebig oft wiederverwendbar.
