1B Rohr-Klemmverbinder
FE Flansch-Klemmverbinder, mit vier Befestigungsbohrungen, Edelstahl

FE Flansch-Klemmverbinder, mit vier Befestigungsbohrungen, Edelstahl

Produktbeschreibung

Flansch-Klemmverbinder FE aus matt gestrahltem Edelstahl-Feinguss verfügen über eine geschlitzte und spanend bearbeitete Klemmstelle.

Der Klemmverbinder wird mittels vier Flanschbohrungen am Ort der Anwendung befestigt.

Die Bohrung der Klemmstelle liegt parallel zur Fläche des Flansches. Sie nimmt handelsübliche Konstruktionsrohre über den gesamten Querschnitt der Bohrung vollflächig auf.

Eine Schlossschraube, kombiniert mit einer Hutmutter oder einem verstellbaren Klemmhebel, reduziert an der Schraubstelle den Bohrungsquerschnitt zum Klemmen. Typ B ist mit Dichtungen an der Schraubstelle ausgestattet.

Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HEK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Hutmutter.

RoHS konformes Produkt

Zubehör

  • Edelstahl-Klemmhebel HEK

Auf Anfrage

  • Klemmstelle mit Sonderdurchmesser
  • Schraubstelle mit Außensechskantschraube

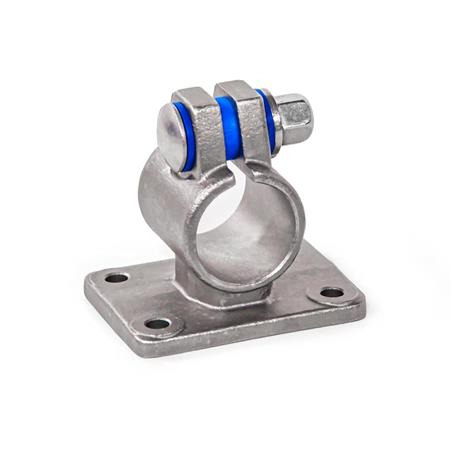

 FE Flansch-Klemmverbinder, mit vier Befestigungsbohrungen, Edelstahl Typ: B - mit Dichtungen (Dichtscheiben Polyacetal POM, blau, Zwischenring Silikon 40 ... 60 Shore A, blau)

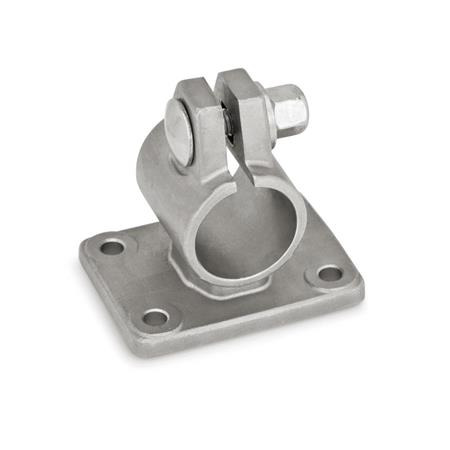

 FE Flansch-Klemmverbinder, mit vier Befestigungsbohrungen, Edelstahl Typ: A - ohne Dichtungen
Artikelvarianten / Tabelle

Typ

Aohne Dichtungen
Bmit Dichtungen (Dichtscheiben Polyacetal POM, blau, Zwischenring Silikon 40 ... 60 Shore A, blau)

Schraubstelle

4Hutmutter Edelstahl DIN 917-A2 und Schlossschraube Edelstahl DIN 603-A2
Spalten einblenden
d1
Bohrung
bd2d3k
Klemm-
länge
l1mtx1x2y1y2HutmutterZubehör
empf. Klemmhebel
HEK für z
Hebellänge
l2
B 30226,537406530752357053M 878
B 40288,550,25686427,63785210882M 1092
B 503010,7606598,5509926212898M 1092
