1B Rohr-Klemmverbinder
LSP Laschen-Klemmverbinder, Aluminium

LSP Laschen-Klemmverbinder, Aluminium

Produktbeschreibung

Laschen-Klemmverbinder LSP aus Aluminium-Druckguss verfügen über eine geschlitzte und spanend bearbeitete Klemmstelle. Die Befestigungslasche ist glatt und mit Zentrierring bzw. mit einer versenkten oder erhabenen Planverzahnung ausgeführt.

Die Befestigungslasche liegt mittig und in einem Winkel von 90 Grad zur Bohrung der Klemmstelle, die handelsübliche Stangen und Rohre über den gesamten Querschnitt vollflächig aufnimmt.

Mittels einer Außen- oder Innensechskantschraube bzw. einer Stoppmutter lassen sich beliebige Teile an der Lasche befestigen. Eine Innensechskantschraube oder ein verstellbarer Klemmhebel reduziert an der Schraubstelle den Bohrungsquerschnitt zum Klemmen.

Die Kombination von Laschen-Klemmverbindern mit gleichen Befestigungslaschen und korrespondierender Zentrierring-Verzahnung ermöglicht den Aufbau beliebiger Gelenk-Klemmverbinder.

Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube.

RoHS konformes Produkt

Auf Anfrage

  • Klemmstelle mit Sonderdurchmesser
  • Schraubstelle mit Außensechskantschraube
  • Oberfläche kugelpoliert, eloxiert oder in weiteren RAL-Farben pulverbeschichtet
 LSP Laschen-Klemmverbinder, Aluminium Typ: OZ - ohne Zentrieransatz (glatt)
Oberfläche: 8 - gestrahlt, matt, gestrahlt, matt
 LSP Laschen-Klemmverbinder, Aluminium Typ: AV - mit Außenverzahnung
Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005
 LSP Laschen-Klemmverbinder, Aluminium Typ: AV - mit Außenverzahnung
Oberfläche: 8 - gestrahlt, matt, gestrahlt, matt
 LSP Laschen-Klemmverbinder, Aluminium Typ: IV - mit Innenverzahnung
Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005

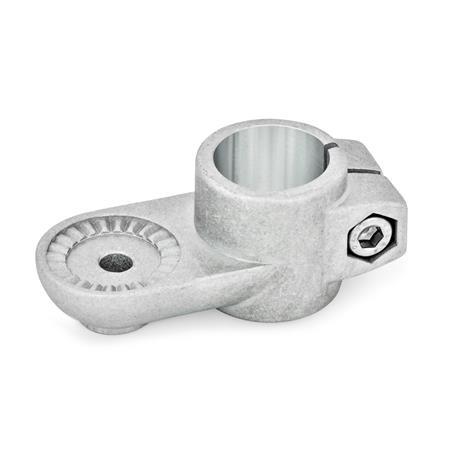

 LSP Laschen-Klemmverbinder, Aluminium Typ: IV - mit Innenverzahnung
Oberfläche: 8 - gestrahlt, matt, gestrahlt, matt
 LSP Laschen-Klemmverbinder, Aluminium Typ: MZ - mit Zentrieransatz
Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005
 LSP Laschen-Klemmverbinder, Aluminium Typ: MZ - mit Zentrieransatz
Oberfläche: 8 - gestrahlt, matt, gestrahlt, matt
 LSP Laschen-Klemmverbinder, Aluminium Typ: OZ - ohne Zentrieransatz (glatt)
Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005
Artikelvarianten / Tabelle

Typ

OZohne Zentrieransatz (glatt)
MZmit Zentrieransatz
AVmit Außenverzahnung
IVmit Innenverzahnung

Schraubstelle

1Innensechskantschraube Stahl, verzinkt DIN 912-8.8 und Stoppmutter Stahl DIN 985-8, verzinkt
2Innensechskantschraube Edelstahl DIN 912-A2-70 und Stoppmutter Edelstahl DIN 985-A2, gleitbeschichtet
Spalten einblenden
d1
Bohrung
b
Laschen-
breite
d2kl1mstInnen-
sechskant-
schrauben
Zubehör
empf. Klemmhebel
HSK für z
Hebellänge
l2
B 20408,54095431320M8-25-
B 25408,54095431320M8-2578
B 30408,54095431320M8-2578
B 406510,565148701732,5M10-50-
B 426510,565148701732,5M10-50-
B 456510,565148701732,5M10-5092
B 486510,565148701732,5M10-5092
B 506510,565148701732,5M10-5092
Artikelauswahl und -konfiguration
Bohrung d1
Typ




Schraubstelle


Oberfläche
Artikelnummer
LSP-B20-AV-2-8
