1B Rohr-Klemmverbinder

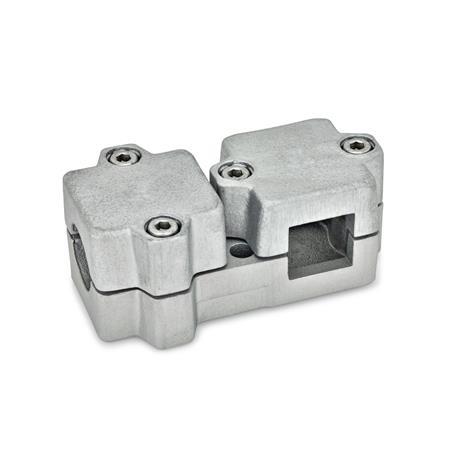

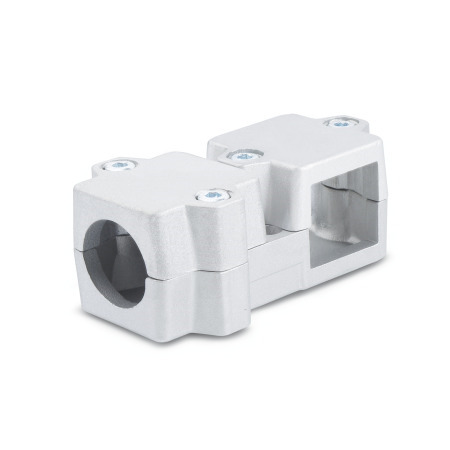

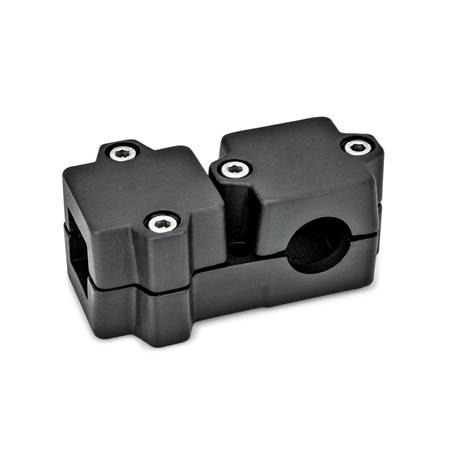

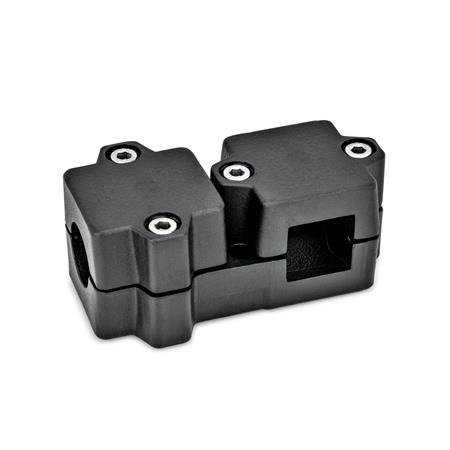

TM T-Klemmverbinder, mehrteilig, Aluminium

TM T-Klemmverbinder, mehrteilig, Aluminium

Produktbeschreibung

T-Klemmverbinder TM aus Aluminium-Druckguss verfügen über geteilte und teilweise spanend bearbeitete Klemmstellen mit rundem oder quadratischem Querschnitt.

Die Bohrungen der Klemmstellen liegen in einer Ebene und sind T-förmig angeordnet. Sie nehmen handelsübliche Konstruktionsrohre über mehrere Rippen im Querschnitt der Bohrungen auf.

Innensechskantschrauben oder verstellbare Klemmhebel reduzieren an den Schraubstellen den Bohrungsquerschnitt zum Klemmen.

Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube.

RoHS konformes Produkt

Auf Anfrage

  • Klemmstellen mit unterschiedlichen Durchmessern d1, d2 , s1 und s2 sowie Sonderdurchmesser
  • Schraubstellen mit Außensechskantschrauben oder gemischter Schrauben-Klemmhebel-Ausstattung
  • Oberfläche kugelpoliert, eloxiert oder in weiteren RAL-Farben pulverbeschichtet
 TM T-Klemmverbinder, mehrteilig, Aluminium
 TM T-Klemmverbinder, mehrteilig, Aluminium
 TM T-Klemmverbinder, mehrteilig, Aluminium
 TM T-Klemmverbinder, mehrteilig, Aluminium

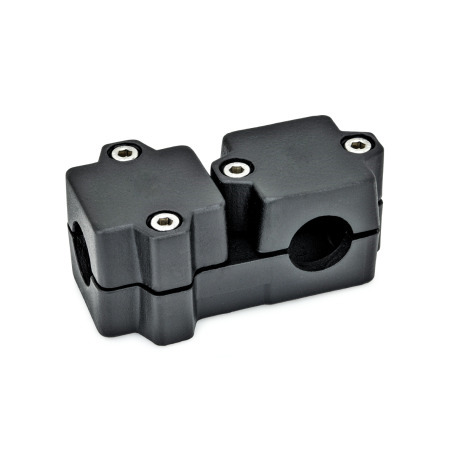

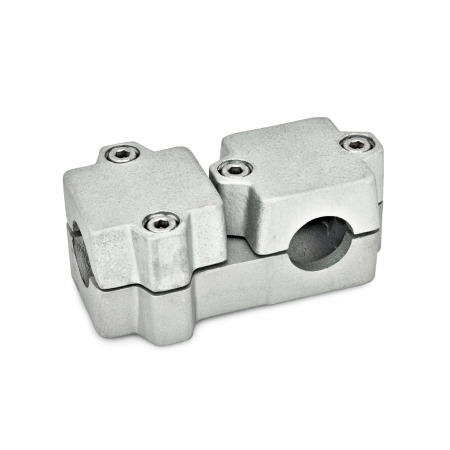

 TM T-Klemmverbinder, mehrteilig, Aluminium d<sub>1</sub> / s<sub>1</sub>: B - Bohrung
d<sub>2</sub> / s<sub>2</sub>: B - Bohrung
Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005
 TM T-Klemmverbinder, mehrteilig, Aluminium d<sub>1</sub> / s<sub>1</sub>: B - Bohrung
d<sub>2</sub> / s<sub>2</sub>: B - Bohrung
Oberfläche: 8 - gestrahlt, matt

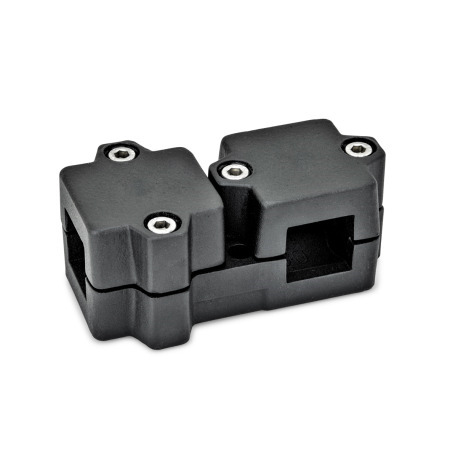

 TM T-Klemmverbinder, mehrteilig, Aluminium d<sub>1</sub> / s<sub>1</sub>: V - Vierkant
d<sub>2</sub> / s<sub>2</sub>: V - Vierkant
Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005

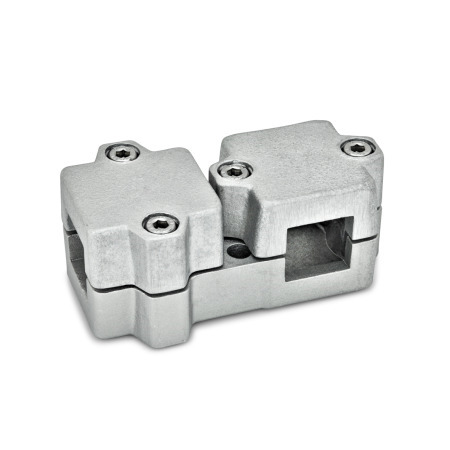

 TM T-Klemmverbinder, mehrteilig, Aluminium d<sub>1</sub> / s<sub>1</sub>: V - Vierkant
d<sub>2</sub> / s<sub>2</sub>: V - Vierkant
Oberfläche: 8 - gestrahlt, matt
Artikelvarianten / Tabelle

Schraubstellen

1Innensechskantschraube Stahl, verzinkt DIN 912-8.8 und Stoppmutter Stahl DIN 985-8, verzinkt
2Innensechskantschraube Edelstahl DIN 912-A2-70 und Stoppmutter Edelstahl DIN 985-A2, gleitbeschichtet
Spalten einblenden
d1
Bohrung
s1
Vierkant
d2
Bohrung
s2
Vierkant
k
Klemm-
länge
l1l2l3mInnen-
sechskant-
schrauben
Zubehör
empf. Klemmhebel
HSK für z
Hebellänge
l4
B 20V 20B 20V 2050120684686M8-3578
B 25V 25B 25V 2550120684686M8-3578
B 30V 30B 30V 3050120684686M8-3578
B 30V 30B 30V 30601417959101,5M8-5078
B 32-B 32-601417959101,5M8-5078
B 35V 35B 35V 35601417959101,5M8-5078
B 40V 40B 40V 40601417959101,5M8-5078
B 40V 40B 40V 40761769870127M10-6092
B 42-B 42-761769870127M10-6092
B 45V 45B 45V 45761769870127M10-6092
B 48-B 48-761769870127M10-6092
B 50V 50B 50V 50761769870127M10-6092
Artikelauswahl und -konfiguration
Bohrung d1
Vierkant s1
Bohrung d2
Vierkant s2
Klemmlänge k
Schraubstellen


Oberfläche
Artikelnummer
TM-B20-B20-50-2-8
Falls keine Gewichtsangabe vorhanden ist, wenden Sie sich bitte an unseren Kunden-Service:
Tel. 02226 - 90 98 7 - 0
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
