1B Rohr-Klemmverbinder
WS Winkel-Klemmverbinder, Aluminium

WS Winkel-Klemmverbinder, Aluminium

Produktbeschreibung

Winkel-Klemmverbinder WS aus Aluminium-Druckguss verfügen über spanend bearbeitete, zylindrische Klemmstellen: drei mit einem geschlitzten Querschnitt und eine ohne Klemmschlitz.

Alle Bohrungen der Klemmstellen liegen in einem Winkel von 90 Grad zueinander angeordnet. Die geschlitzten Bohrungen liegen in einer Ebene, der Bohrungsquerschnitt ohne Klemmschlitz steht senkrecht dazu. Alle Bohrungen nehmen handelsübliche Konstruktionsrohre über den gesamten Querschnitt vollflächig auf.

Innensechskantschrauben oder verstellbare Klemmhebel reduzieren an den Schraubstellen den geschlitzten Bohrungsquerschnitt zum Klemmen. Die Klemmung an der Bohrung ohne Klemmschlitz übernimmt ein radial wirkender Gewindestift mit Ringschneide. Am geklemmten Rohr eingebrachte Zentrierbohrungen vermeiden Druckstellen und unterstützen die exakte Positionierung.

Klemmhebel eignen sich für wiederkehrendes, werkzeugloses Klemmen. Unter der Bezeichnung HSK sind sie für den Einzeleinsatz sowohl separat als auch in anderen Ausführungen erhältlich. Aufgrund der kleineren Klemmhebellänge ist die erreichbare Klemmkraft jedoch geringer als bei einer werkzeugbetätigten Innensechskantschraube.

RoHS konformes Produkt

Auf Anfrage

  • Klemmstellen mit Sonderdurchmesser
  • Schraubstellen mit Außensechskantschrauben oder gemischter Schrauben-Klemmhebel-Ausstattung
  • Oberfläche kugelpoliert, eloxiert oder in weiteren RAL-Farben pulverbeschichtet

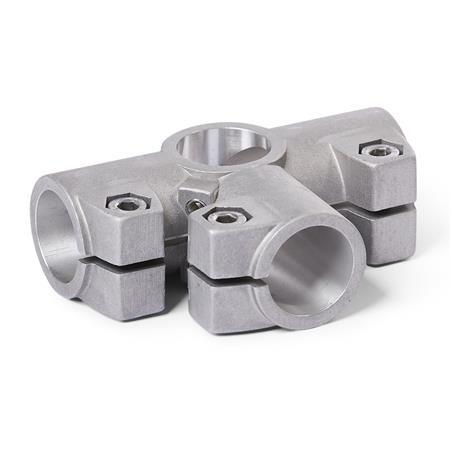

 WS Winkel-Klemmverbinder, Aluminium Oberfläche: 8 - gestrahlt, matt, gestrahlt, matt

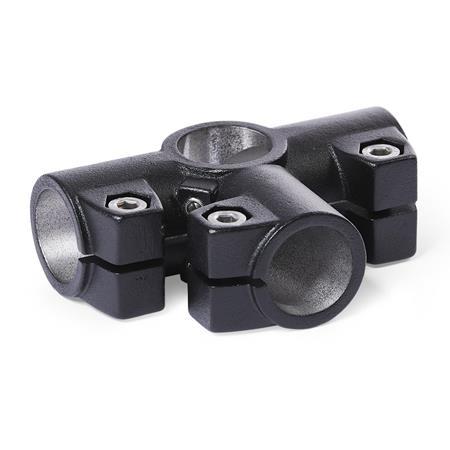

 WS Winkel-Klemmverbinder, Aluminium Oberfläche: 2 - strukturiert pulverbeschichtet, Schwarz, RAL 9005
Artikelvarianten / Tabelle

Schraubstellen

1Innensechskantschraube Stahl, verzinkt DIN 912-8.8 und Stoppmutter Stahl DIN 985-8, verzinkt
2Innensechskantschraube Edelstahl DIN 912-A2-70 und Stoppmutter Edelstahl DIN 985-A2, gleitbeschichtet
Spalten einblenden
d1
Bohrung
d2
Bohrung
d3d4l1l2l3mInnen-
sechskant-
schrauben
Zubehör
empf. Klemmhebel
HSK für z
Hebellänge
l4
B 20B 2040M 8120805260M8-25-
B 25B 2540M 8120805260M8-2578
B 30B 3040M 8120805260M8-2578
B 40B 4065M 10206135,577,5103M10-50-
B 42B 4265M 10206135,577,5103M10-50-
B 45B 4565M 10206135,577,5103M10-5092
B 48B 4865M 10206135,577,5103M10-5092
B 50B 5065M 10206135,577,5103M10-5092
Artikelauswahl und -konfiguration
Bohrung d1
Bohrung d2
Schraubstellen


Oberfläche
Artikelnummer
WS-B20-B20-2-8
Falls keine Gewichtsangabe vorhanden ist, wenden Sie sich bitte an unseren Kunden-Service:
Tel. 02226 - 90 98 7 - 0
Dieser Artikel ist RoHS-konform unter Inanspruchnahme des Anhang III. D.h. er entspricht der EU-Richtlinie 2011/65/EU, inklusive der Erweiterung (2015/863/EU), zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. Diese regelt die Verwendung von Gefahrstoffen in Geräten und Bauteilen. Die Umsetzung in nationales Recht, wird zusammenfassend mit dem Kürzel RoHS (engl.: Restriction of (the use of certain) hazardous substances; deutsch: "Beschränkung (der Verwendung bestimmter) gefährlicher Stoffe") bezeichnet.
